Tilluftshette Evac-T

Kjøkkenhette med tilluft, styreluft och avtrekksluft.

  • Kjøkkenhette med tilluft, styreluft och avtrekksluft.
  • Leveres i deler for installasjon på arbeidsplassen.
  • Elegante innfelte tilluftsventiler med justerbar komfortdyse
  • Nettingfilter eller effektive syklonfiltret Cyklotec
  • LED-belysning i tetthetsklasse IP 65
  • Tilbehør: UV-lysrensing og brannslukkingssystem

Funksjon

Den friske luften tilføres kjøkkenet via hettens tilluftventiler. Med den justerbare komfortdysen foran på luftaktuatoren kan kjøkkenpersonalet lede en mindre mengde luft i ønsket retning. Forurenset luft suges opp i hettens filter. Den filtrerte luften ledes bort i avtrekkskanalen.

Konstruksjon

Hetten produseres med sider i mattbørstet rustfritt stål eller laglimt laminatglass (3 + 3 mm). Evac-F måltilpasses helt i tråd med kundens ønsker. Hettesidene leveres i ferdige seksjoner med opptil 3 meters lengde, noe som forenkler installasjonen ytterligere.
Hetten kan utstyres med ett eller to tak. Disse kan utføres som et tett tak eller fordelingstak i eloksert aluminium eller rustfritt stål. Evac leveres i måltilpassede deler for montering på arbeidsplassen.

Modeller

Hetten kan bestilles med et valgfritt antall sider.

Et godt valg for hette med én side ettersom lengden på panelet kan finjusteres i den ene enden med justeringsstolpe.

Belysning

Belsysningsarmaturen er utenpåliggende og godkjent i tetthetsklasse IP 65, noe som betyr at den er støvtett og kan spyles. Lystemperatur 4000K og RA (CRI) 80.

Lysstrøm (lm) Lengde (mm) Strøm (W)
2000 670 19
4000 1270 39
5000 1580 72
Armaturen er utstyrt med DALI-styring som standard.

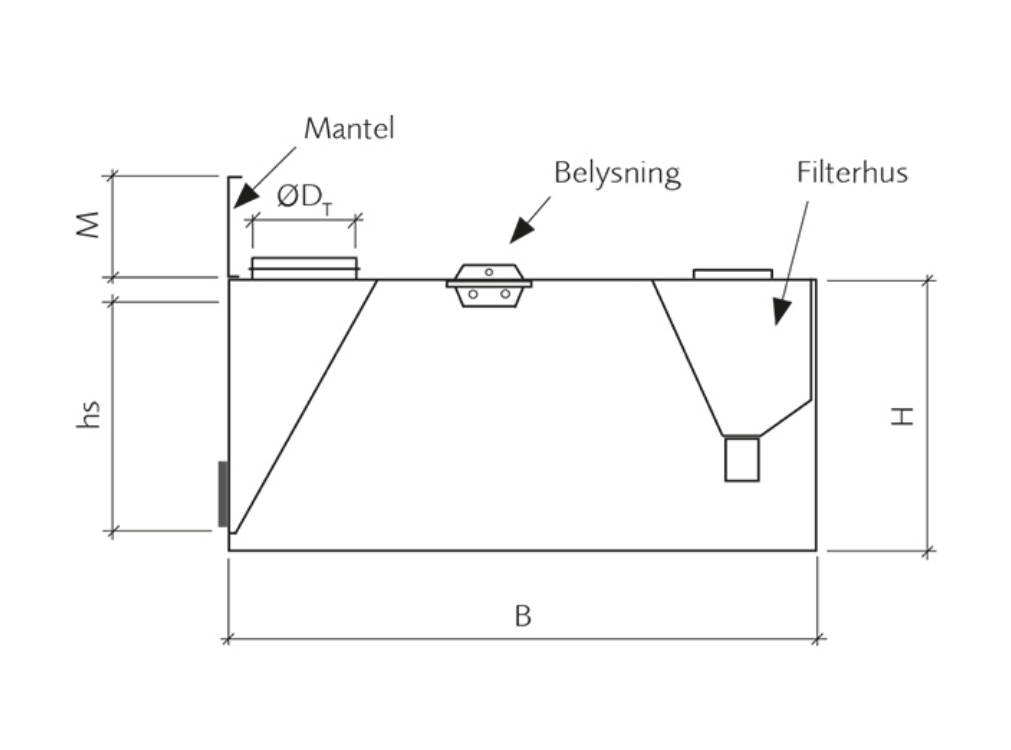

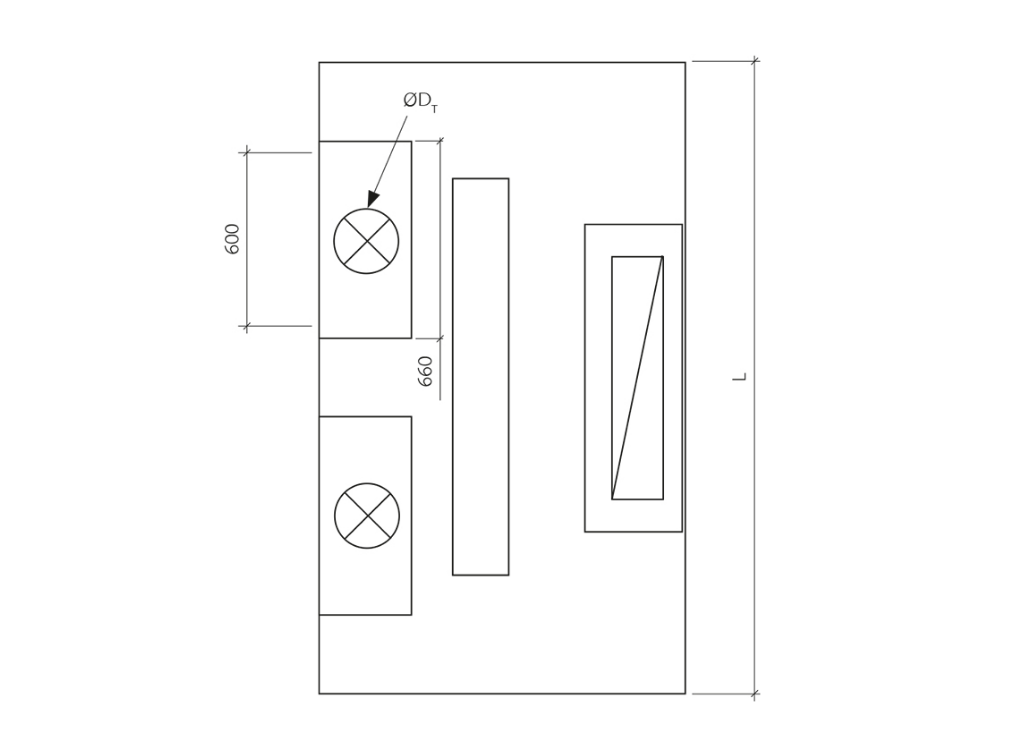

Mål

Høyden på hetten H = 550 eller 350 mm.
Lengde, bredde og høyde på mantelen M kan velges fritt. Tilkoblingene for tilluft har nippelstuss med gummipakning.

Anbefalte luftstrømmer

Avtrekksluft: Se alternativ under Tilbehør.
Tilluft: Tabellen viser hvor mye luft som kan tilføres per tilluftspreder. Ved levering justeres hver luftaktuator, innenfor sitt strømningsområde, for et statisk trykkfall på 20 Pa.

M = dekkmantelens høyde
H = hettens høyde
B = hettens bredde
L = hettens lengde
hs = tilluftsprederens høyde
ØDT = diameter tilluftstilkobling

Tilluft l/s Hettens høyde Sprederens høyde hs Tilkobling ØDT mm
50-110 350 260 200
50-110 550 260 200
90-195 550 460 250

Spesifikasjon

Tilluftshette Evac-T
R-E-3-2100x1200x550-200-2x250+300 l/s-400 l/s

Forslag till beskrivelsetekst

Tilluftshette Evac-T av fabrikat Acticon med sider i rustfrie stålplate. Tak i eloxerad aluminium. Hetten er utstyrt LED-belysning i tetthetsklasse IP 65 og filterenhet FHV med nettingfilter.
R = rustfri stålplate G = sider i laminatglass R
E = tak i eloxerad aluminium R = tak i rostfri stålplåt E
Antall sider 3
Lengde i mm 2100
Bredde i mm 1200
Høyde i mm 550
Dekkmantelns høyde i mm 200
Tilluftsanslutning: antall x diameter 2x250
Tilluft i l/s 300 l/s
Avtrekk i l/s 400 l/s
