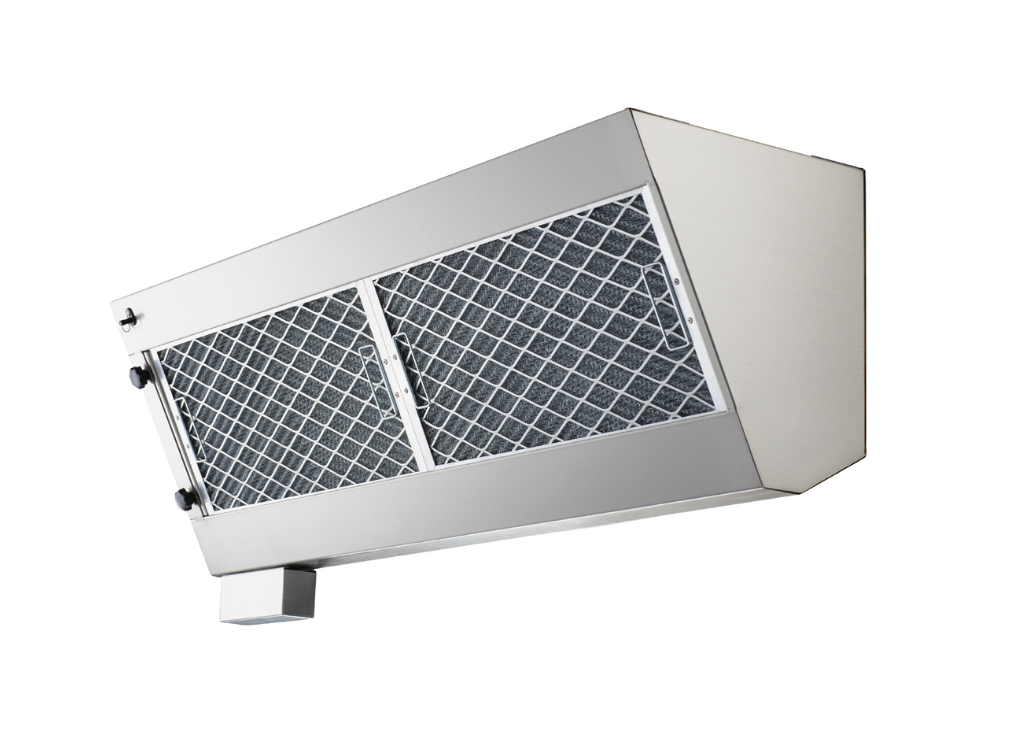

Filterhus FHV og FHC

Filterenhet med nettingfilter eller flammebeskyttelsesfilter.

  • Brukes ofte i kjøkkenhetter som leveres umontert
  • Kan bestilles separat for montering i plassbygde spesialhetter
  • Fås i tolv størrelser med modeller for tak- eller veggmontering

Utførelse

Filterhusene er laget av mattbørstet rustfri stålplate og leveres med motflens for enkel montering mot kanalen. De er utstyrt med spjeld og måleuttak for justering av luftstrømmer.

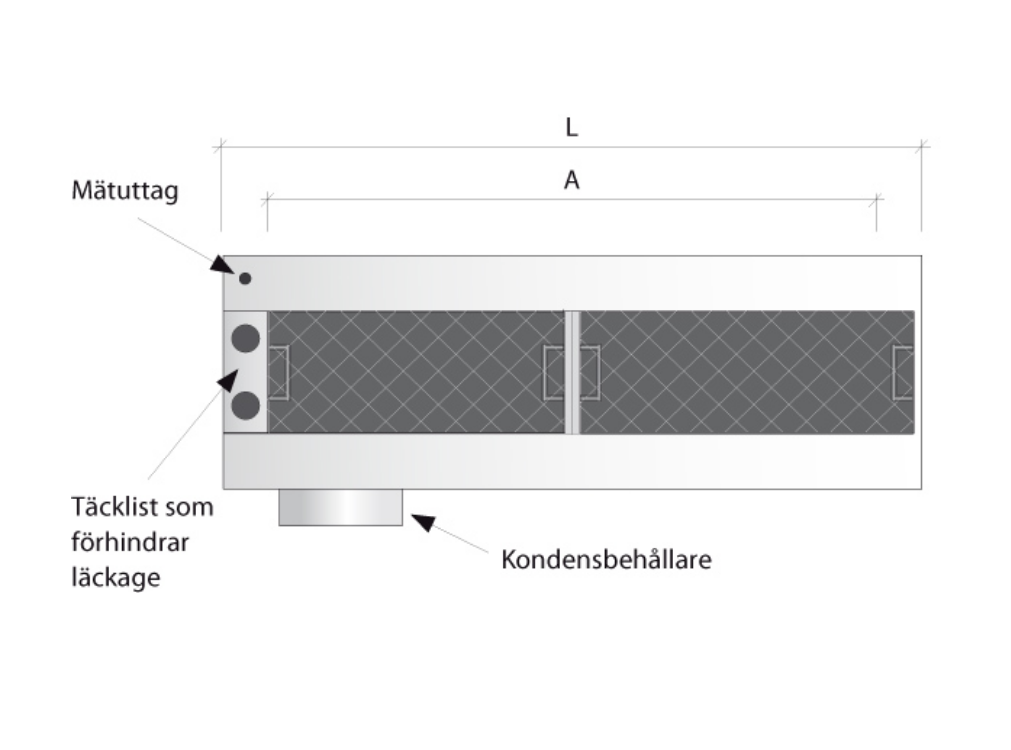

Filterhuset er utstyrt med en praktisk dekklist som sørger for at filteret slutter tett mot huset og hindrer lekkasje av forurenset luft. Fett og kondens samles i en kondensbeholder. Beholder og filter demonteres enkelt for rengjøring i oppvaskmaskin.

Ulike filtre

Filtrene fås i størrelsene 500 x 250 mm og 500 x 500 mm Alle filtrene har beskyttelsesgitter og sammenleggbare håndtak for enkel håndtering under rengjøring.

Gitterfilter: Filteret består av en aluminiumsramme fylt med strikket galvanisert tråd som effektivt skiller fett og kondens fra ventilasjonsluften. Type A er 50 mm og B er 25 mm tykk.

Flammebeskyttelsesfilter F: Lamellene på filteret hindrer spredning av brann. Den er bygget opp av en ramme og lameller i rustfritt stål og en strikket matte av rustfri tråd. Filteret er 35 mm tykt.

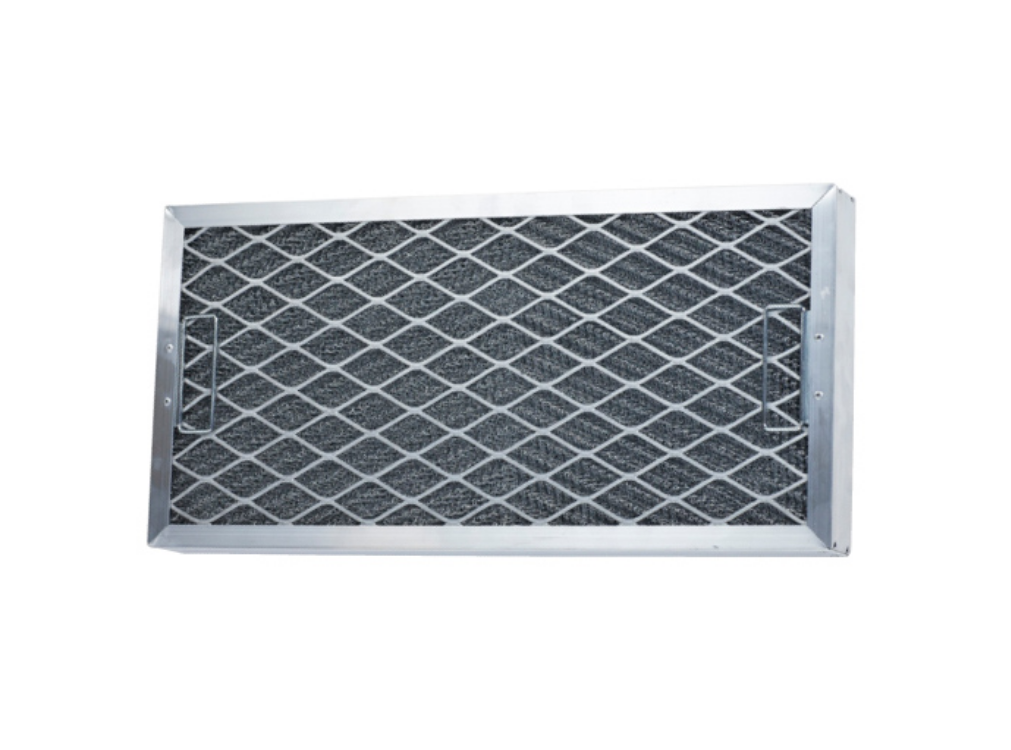

Alle filtre har sammenleggbare håndtak for praktisk håndtering.

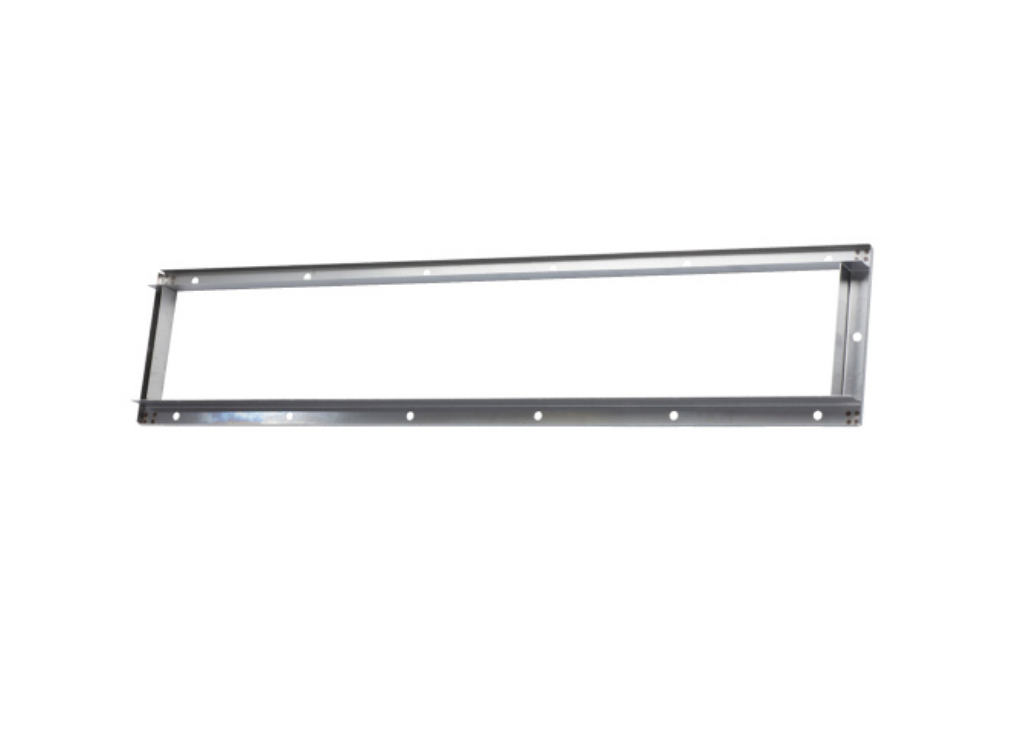

Motflensen er montert på avtrekksluftkanalen og festet til filterhuset.

Modeller

FHV: Monteres mot vegg eller hetteside
FHC: Monteres sentralt i hetten

Mål

Målene på filterhusene fremgår av figurene og tabellene nedenfor. For enkel montering av motflens og filterhus må utvendige mål på tilkoblingskanalen være AxB. Som et alternativ til den rektangulære tilkoblingen kan filterhuset leveres med en sirkulær stuss.

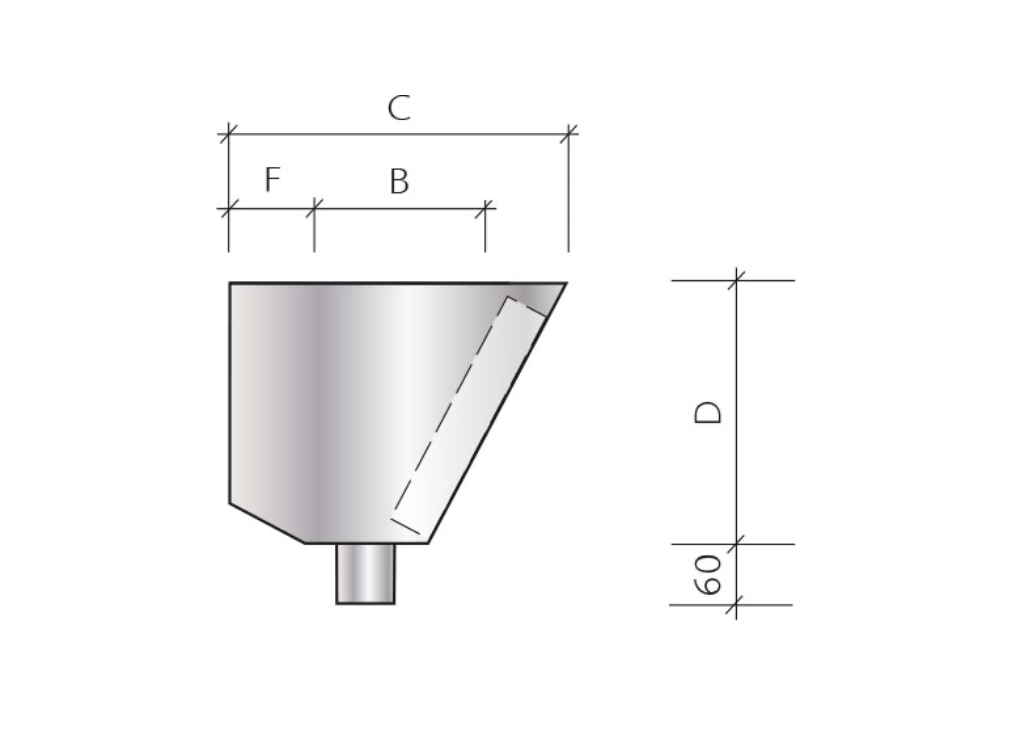

Filterhus FHV monteres mot vegg.

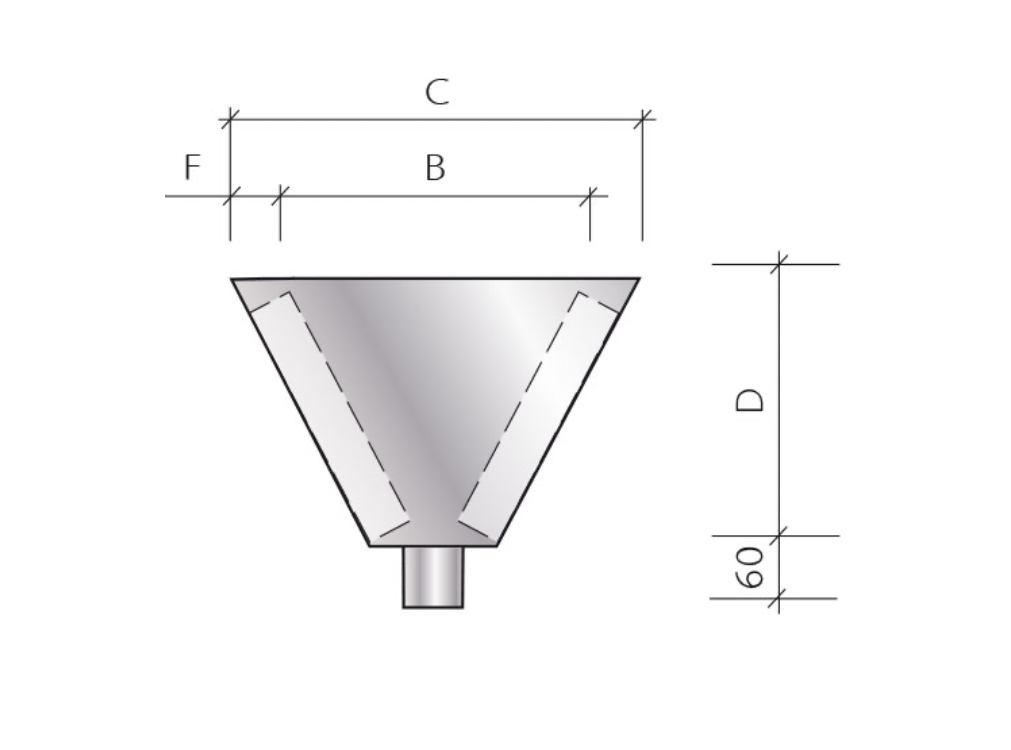

Filterhus FHC monteres sentralt i hettens tak.

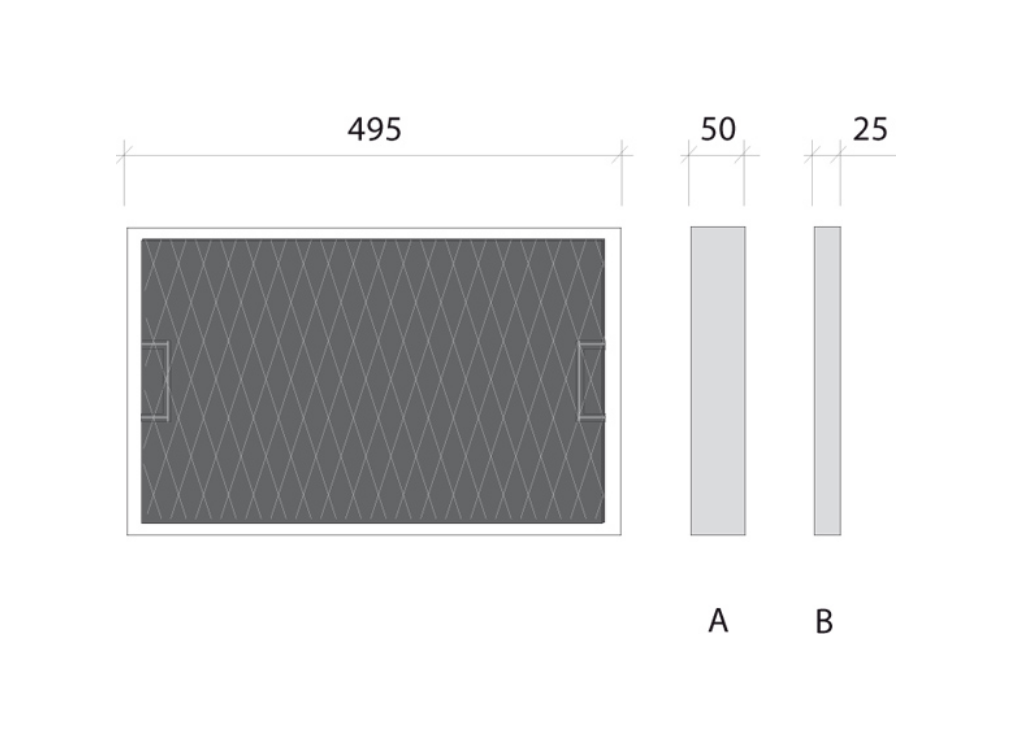

Nettingfiltre fås i to størrelser. A er 50 mm og B er 25 mm tykk.

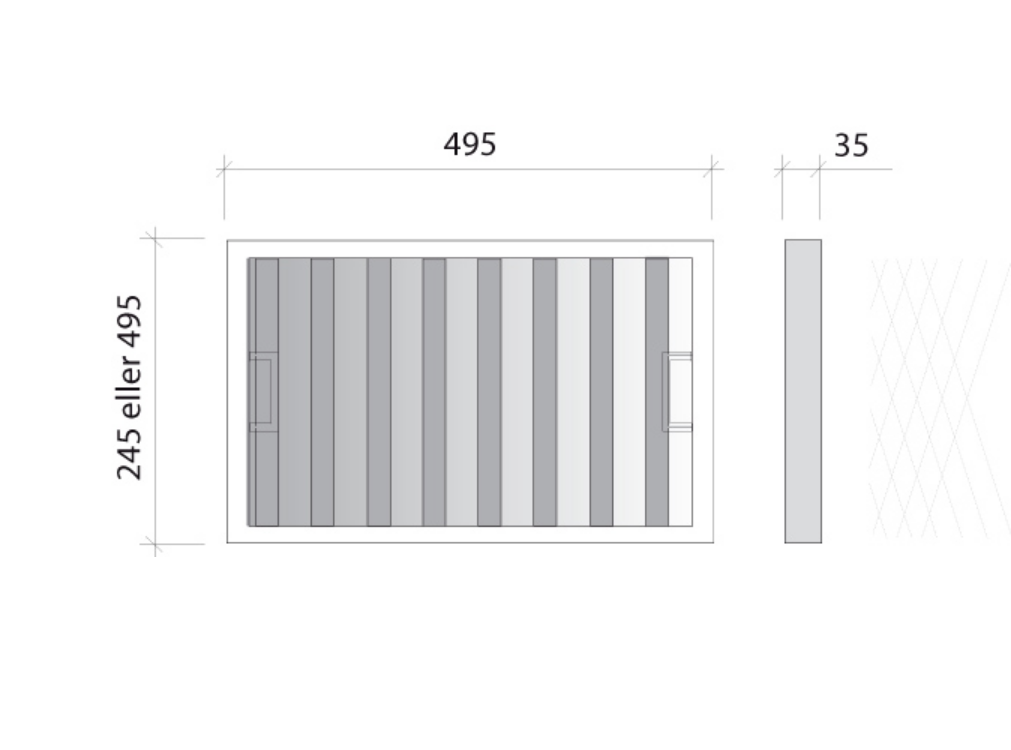

Flammebeskyttelsesfilteret F er tilgjengelig i to størrelser og tykkelse 35 mm.

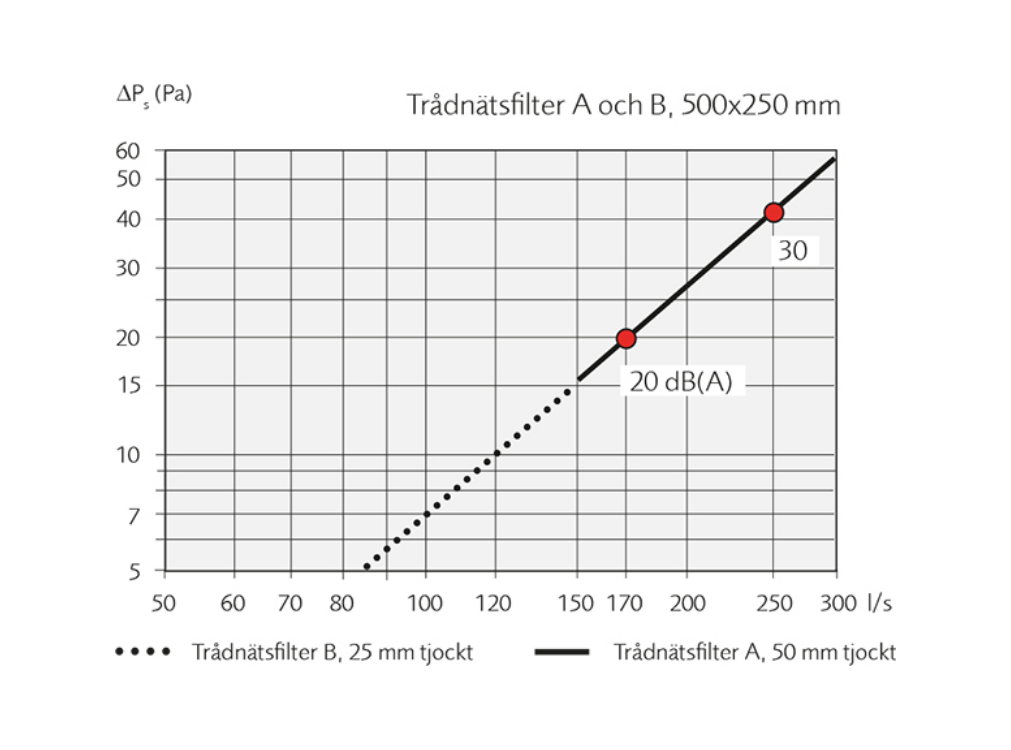

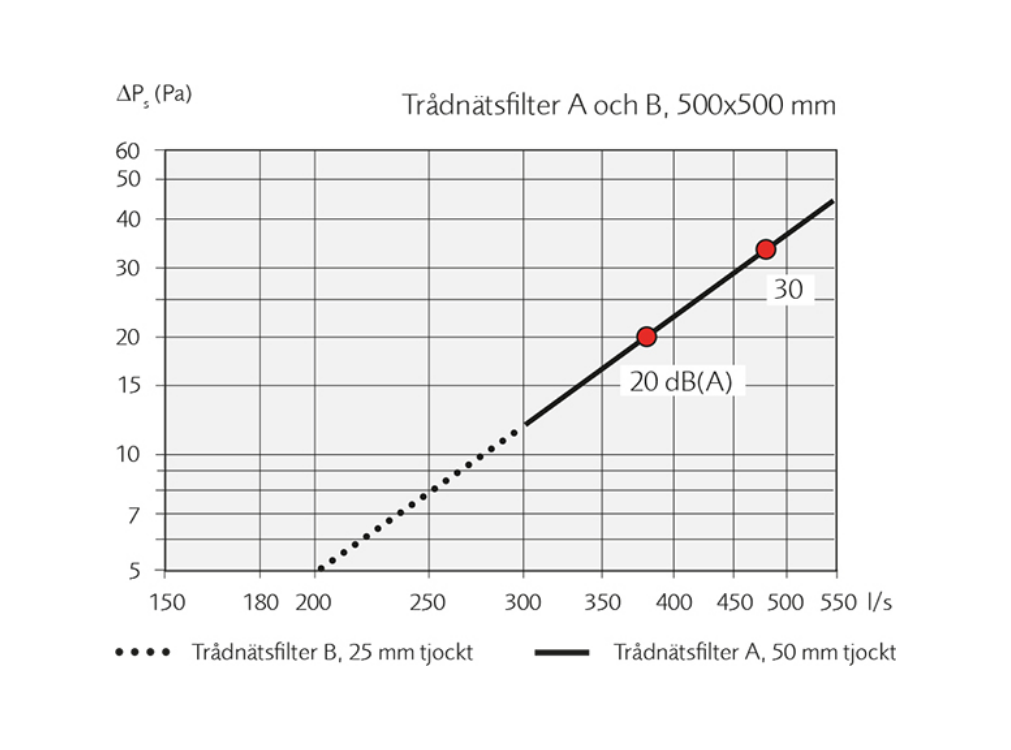

Luftstrøm - trykkfall - lydnivå

Rapporterte dB(A)-verdier gjelder for 10 m2 Sabine, som tilsvarer en romdempning på 4 dB.

Filterstørrelse 500x250mm

Betegnelse + antall filter på rad A mm B mm C mm L mm
FHV-5025-1 400 150 300 550
FHV-5025-2 900 150 300 1050
FHV-5025-3 1400 150 300 1550
FHC-5025-1 400 250 400 550
FHC-5025-2 900 250 400 1050
FHC-5025-3 1400 250 400 1550
D=330 mm, F=75 mm

Filterstørrelse 500x500mm

Betegnelse + antall filter på rad A mm B mm C mm L mm F mm
FHV-5050-1 400 250 400 550 75
FHV-5050-2 900 250 400 1050 75
FHV-5050-3 1400 250 400 1550 75
FHC-5050-1 400 500 630 550 65
FHC-5050-2 900 500 630 1050 65
FHC-5050-3 1400 500 630 1550 65

Luftstrøm

Tabellen viser anbefalte luftstrømmer over en filtercelle.

Avtrekk l/s Filter Størrelse mm
150 - 250 A 500x250
300 - 500 A 500x500
75 - 150 B 500x250
150 - 300 B 500x500
60 - 80 F 500x250
110 - 140 F 500x500
Eksempel: I et filterhus FHV-5025-3-A er det tre nettingfiltre A i størrelse 500x250 mm. Anbefalt maksimal avtrekksluftstrøm gjennom filterhuset er da 3x250 = 750 l/se

Spesifikasjon

Filterhus FHV – 5025 – 2 – A.

Forslag til beskrivelsestekst

Filterhus FHV fabrikat av Acticon for veggmontering med nettingfilter.
Modell = FHV eller FHC FHV
Størrelse = 5025 eller 5050 5025
Antall filtre på rad = 1, 2 ,3 2
Filter = A, B eller F A
