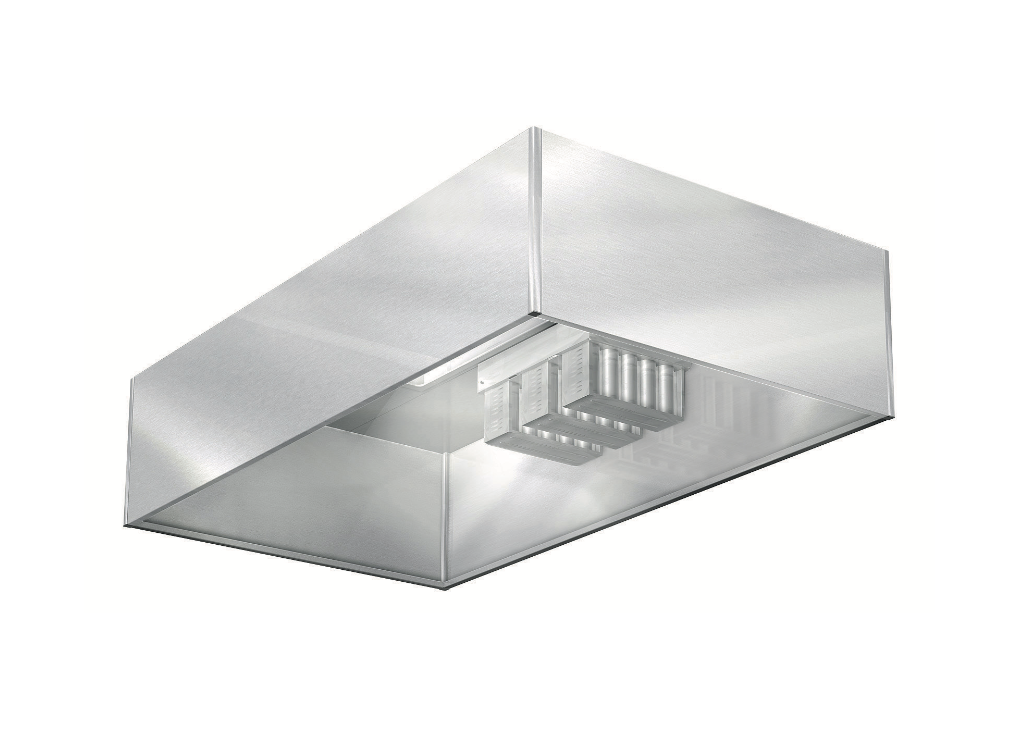

Styreluftshette AE
Kjøkkenhette over utrustning som avgir fett. Særskilt passende over kombiovner.
- Fabrikkmontert hette med styreluft og avtrekk
- Styreluft for økt oppfangingskapasitet
- Høyeffektive syklonfilter for økt brannsikkerhet ogenklere rensing av avtrekkskanaler
- Sider i rustfrie stålplater
- Innfelt LED-belysning i tetthetsklasse IP 65
- Tilbehør: UV-lysrensing og brannslukkingssystem
Beskrivelse
Funksjon
Forurenset luft suges opp i hetten og styreluft, i samarbeid med avtrekken, tvinges dampen og røyken mot de effektive syklonfiltrene. Den filtrerte luften føres bort i avtrekkskanalen.
Innfelt belysning
Lysarmaturen er helt innfelt og godkjent i tetthetsklasse IP 65, som betyr at den er støvtett og kan spyles. Armaturene er utstyrt med energieffektiv LED-belysning (2000, 4000 og
5000 lumen). Lystemperaturen på belysningen er 4000 K og med en fargegjengivelsesverdi RA (CRI) på 90
Armaturen er utstyrt med 2 m skjøteledning med støpsel for enkel viderekobling. Rask montering med kun ett koblingspunkt. Lengden og effekten på armaturen er 710 mm / 18 W, 1310 mm / 36 W og 1610 mm / 45 W. Drivene er utstyrt med støtter for DALI.

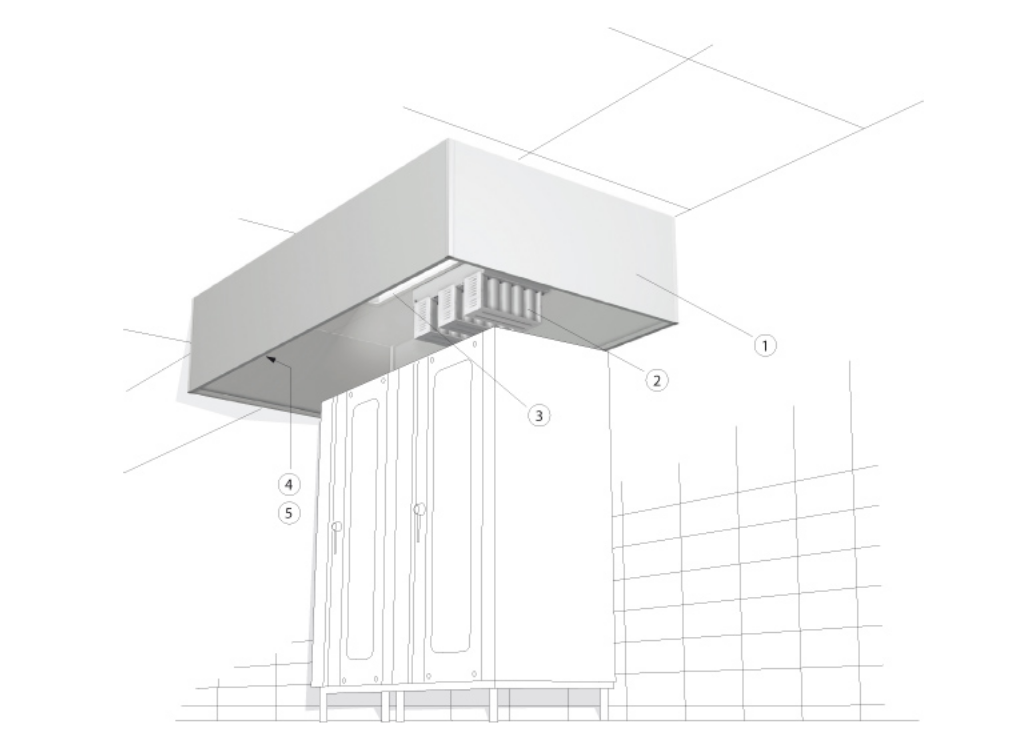

Konstruksjon
Dekselet produseres i valgfritt antall sider og leveres fabrikkmontert.
1. Sider i børstede rustfrie stålplater
2. Cyklotec syklonfilter med spjeld og måleuttak
3. Innfelt LED-belysning, tetthetsklasse IP 65
4. Styreluftspreder med spjeld og måleuttak
5. Åpning der styreluft tilføres
Innfelt LED-belysning i tetthetsklasse IP 65 er standard i våre dekseler.
Mål og teknisk data

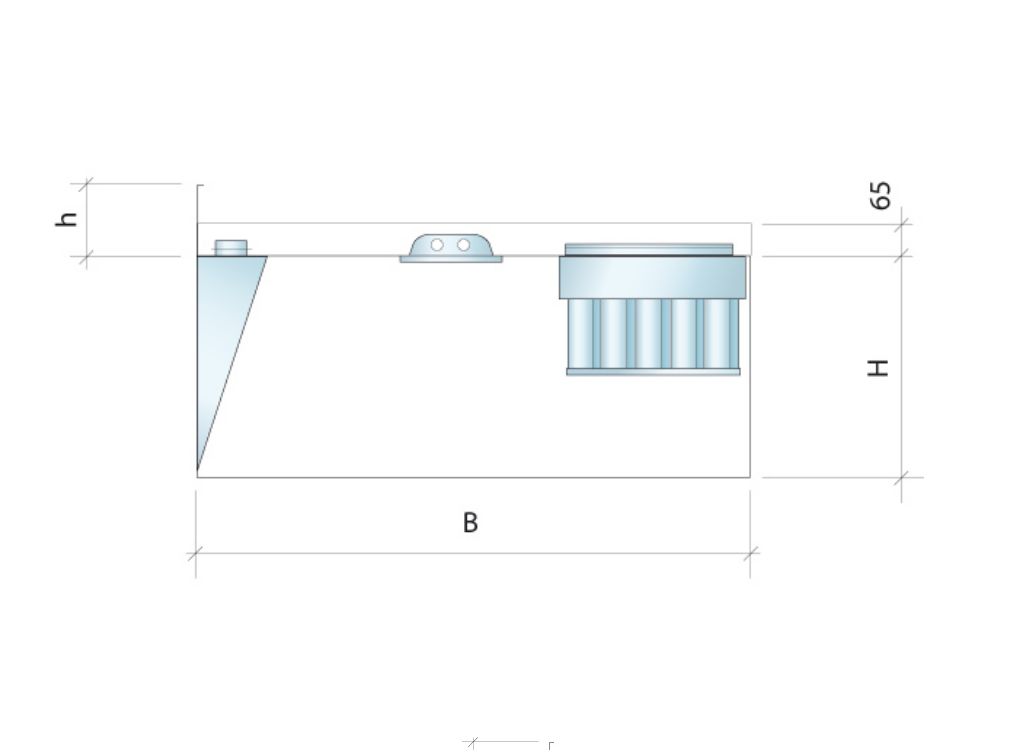

Mål
Hettens standardhøyde H = 550 mm eller 350 mm. Lengde og bredde kan velges fritt. Om lengde x bredde er større enn 3000 x1800 mm, leveres hetten i to eller flere moduler. Tilkoblingene for styreluft- og avtrekk har nippelstuss med gummipaking.

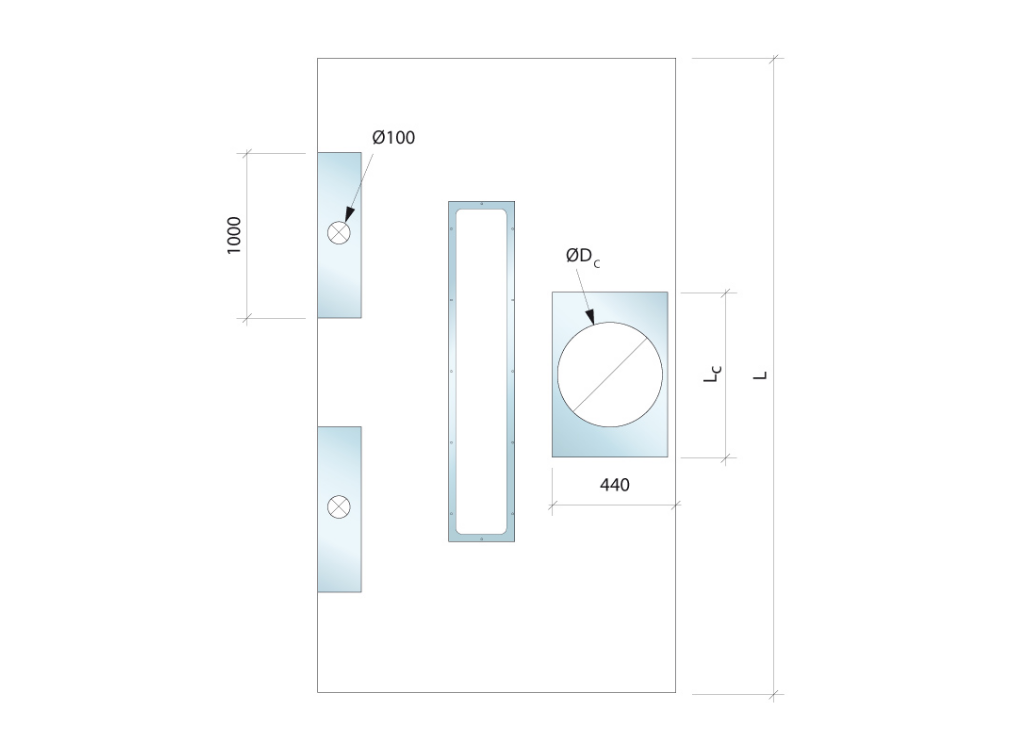

Styreluftspredernes bredde er 1000 mm og deres tilkobling er Ø100 mm.
Styreluft
Styreluftsmengde: 7 - 15 l/s per styreluftspreder. Lydnivået er mindre enn 25 dB(A) i hele avtrekksområde.
h = dekkmantelens høyde
H = hettens høyde
B = hettens bredde
L = hettens lengde
ØDC = diameter avtrekkstilkobling
LC = filterhusets lengde
Avtrekk
Antall filterkassetter i cyklonfilter Cyklotec bestemmes av avtrekksmengden. For effektiv fettutskilling anbefales et trykkfall over Cyklotec på minst 20 Pa, hvilket tilsvarer den nedre avtrekksmengden i tabellen nedenfor. Ved høyere luftmengde er trykkfallet 80-90 Pa.
| Avtrekk l/s | Antall filterkassetter | ØDC mm | LC mm |
|---|---|---|---|
| 60 - 150 | 1 | 250 | 295 |
| 120 - 250 | 2 | 315 | 400 |
| 170 - 340 | 3 | 400 | 620 |
| 215 - 430 | 4 | 400 | 840 |
| 250 - 520 | 5 | 400 | 1060 |
Spesifikasjon
Spesifikasjon
AE–4–2400x1200x550–2x100–1x400+30 l/s–500 l/s.
Forslag til beskrivelsestekst
Styreluftshette AE av fabrikat Acticon med sider i børstede rustfrie stålplater.
Styreluft og avtrekk samt innfelt LED-belysning i tetthetsklasse IP 65. Styreluft og avtrekkstilkoblinger med spjeld og måleuttak.
Cyklotec syklonfilter med 100% avskilling av partikler; 7 μm ved anb. lufthastighet og 9 μm ved halvert fart.
Dekkmantel fra overkant hette til romtak.
| Antall sider | 4 |
| Lengde i mm | 2400 |
| Bredde i mm | 1200 |
| Høyde i mm | 550 |
| Styreluftsanslutning: antall x diameter | 2x100 |
| Avtrekksanslutning: antall x diameter | 1x400 |
| Styreluft i l/s | +30 l/s |
| Avtrekk i l/s | 500 l/s |
