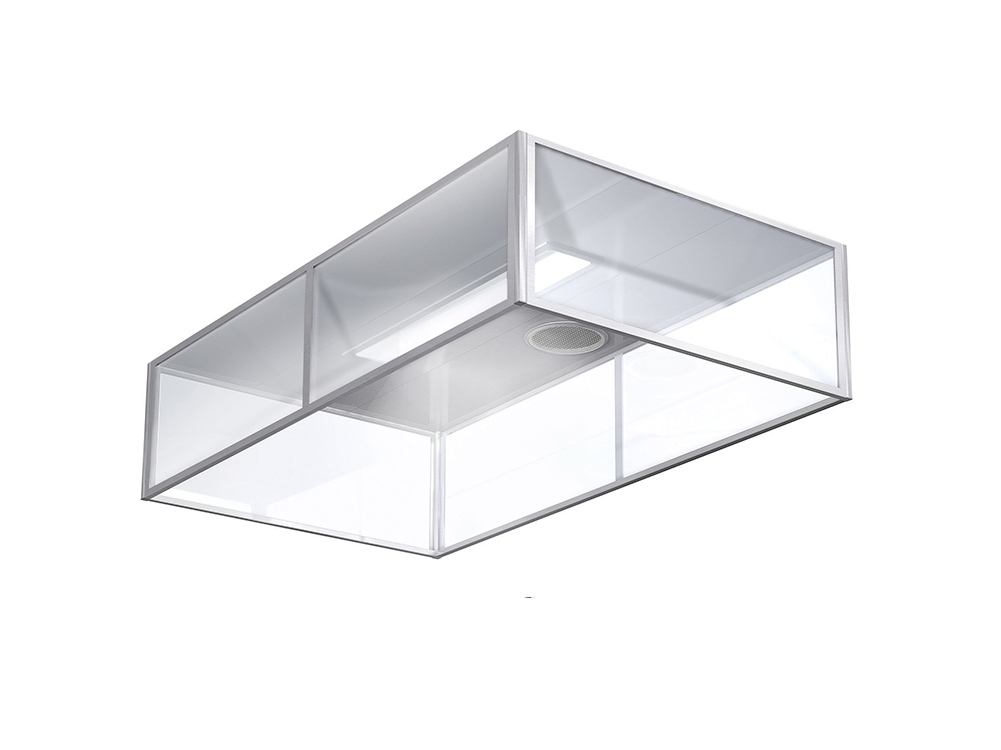

Oppvaskhette AD
Kjøkkendeksel tilpasset for oppvasksrom.
- Fabrikkmontert deksel med avtrekk
- Demonterbart avtrekksgitter
- Sider i rustfrie stålplater eller laminatglass
- Innfelt LED-belysning i tetthetsklasse IP 65
Beskrivelse
Funksjon
Varm og fuktig luft suges opp i dekselet og evakueres via avtrekksgitteret og avtrekkskanalen.
Innfelt belysning
Belysningsarmaturen er helt innfelt og godkjent i tetthetsklasse IP 65, hvilket innebærer at den er støvtett og spylbar. Armaturen er utstyrt med energisparende LED-belysning
(2000,4000 og 5000 lumen) Belysningens lystempratur er 4000 K og med en fargegjengivelseverdi RA(CRI) på 90.
Armaturen er utstyrt med 2 m skjøteledning med støpsel for enkel viderekobling. Rask montering med kun ett koblingspunkt. Lengden og effekten på armaturen er 710 mm / 18 W, 1310 mm / 36 W og 1610 mm / 45 W. Drivene er utstyrt medstøtter for Dali.

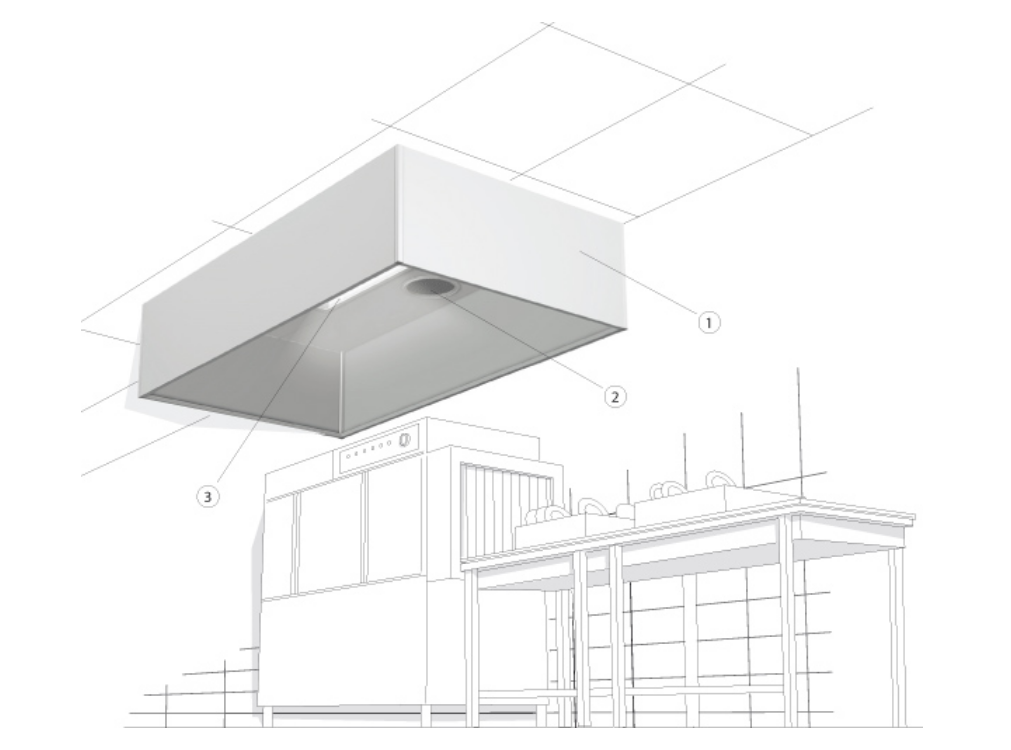

Konstruksjon
Dekselet produseres i valgfritt antall sider og leveres fabrikkmontert.
1. Sider i rustfrie stålplater eller 3+3 mm laminatglass
2. Avtrekksgitter i størrelse Ø200-400 mm
3. Innfelt LED-belysning, tetthetsklasse IP 65
Mål og tekniske data

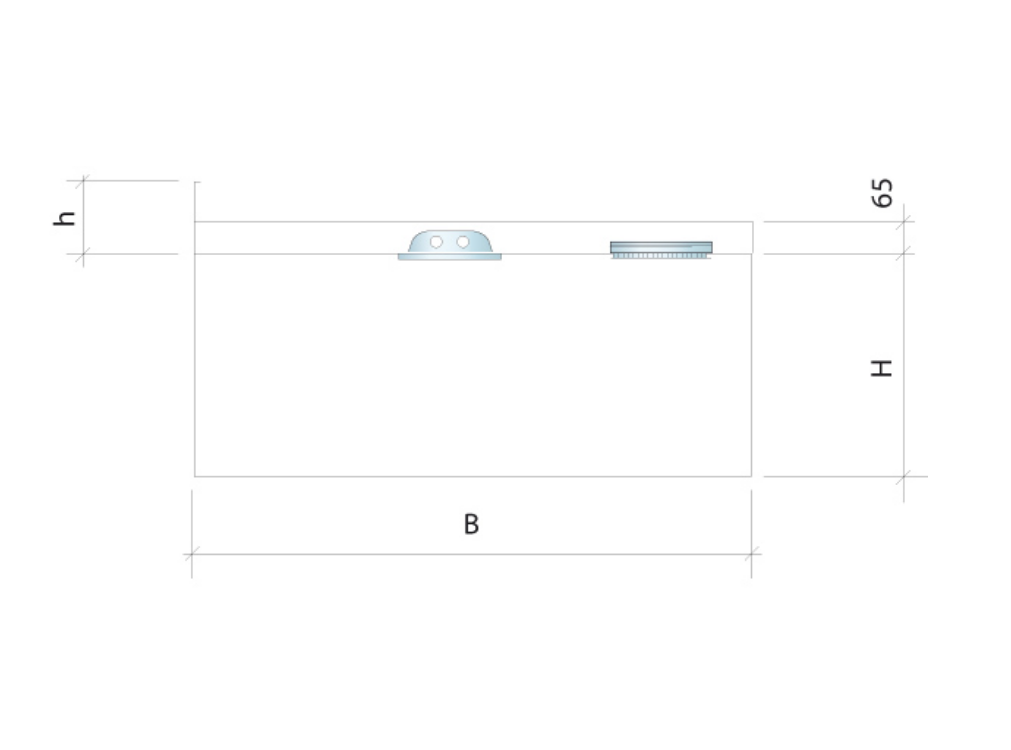

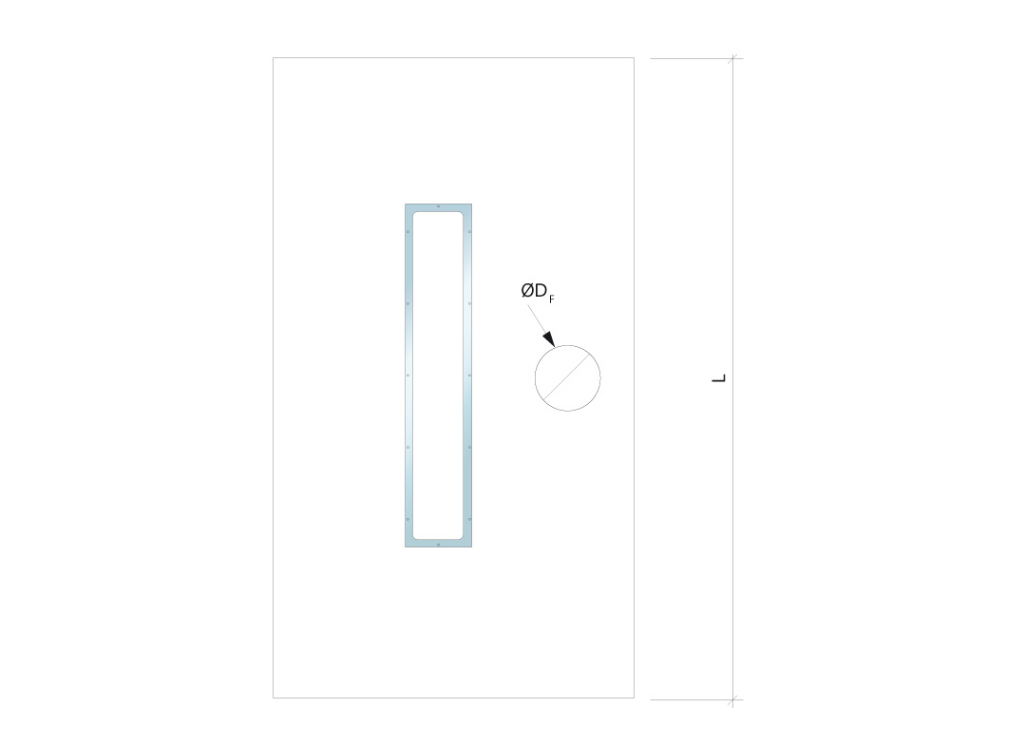

Mål
Hettens høyde H = 550 mm eller 350 mm. Lengde og bredde kan velges fritt. Om lengde x bredde er større enn 3000 x1800 mm, leveres hetten i to eller flere moduler. Tilkoblingene for avtrekk har nippelstuss med gummipakning.
h = dekkmantelens høyde
H = hettens høyde
B = hettens bredde
L = hettens lengde
ØDF = diameter avtrekkstilkobling
Avtrekk
I tabellen angis passende diameter ØDF på avtrekkstilkoblingen ved ulike avtrekksmengder.
| Frånluft l/s | Frånlufts- anslutning ØDF |
|---|---|
| 0 - 100 | 200 |
| 100 - 150 | 250 |
| 150 - 250 | 315 |
| 250 - 420 | 400 |
Spesifikasjon
Spesifikasjon
AD – R – 4 – 2800 x 1200 x 550 – 1 x 315 – 230 l/s.
Forslag til beskrivelsetekst
Rengjøringsdeksel AD av fabrikat Acticon med sider i børstet rustfrie stålplater (alternativt laminatglass). Avtrekk og innfelt LED-belysning i tetthetsklasse IP 65. Stuss med demonterbart gitter på avtrekken. Dekkmantel fra overkant hette til romtak.
| R =Rustfri stålplate G =Laminatglass | R |
| Antall sider | 4 |
| Lengde i mm | 2800 |
| Bredde i mm | 1200 |
| Høyde i mm | 550 |
| Avtrekksanslutning: antall x diameter | 1x315 |
| Avtrekk i l/s | 230 l/s |
