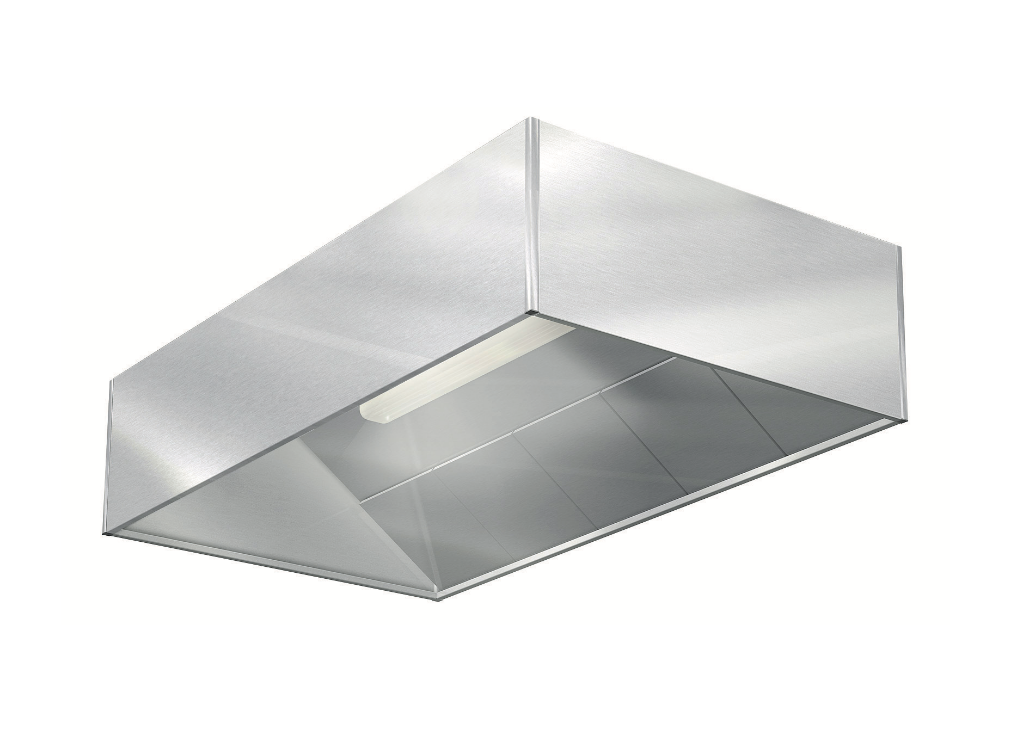

Kondenshette AK
Kjøkkenhette over utstyr som avgir vanndamp og varme, f.eks. kokekar og oppvaskmaskiner.
- Fabrikkmontert hette med tilluft og avtrekksluft
- Effektive og avtakbare kondensutskillere
- Skråtak som hindrer kondens
- Sider i rustfri stålplate
- LED-belysning med DALI-styring
Beskrivelse
Funksjon
Vanndamp og overskuddsvarme suges opp i hetten, der kondensvann skilles ut. Den avfuktede avtrekksluften evakueres via avtrekksluftkanalen. Det skrå taket forhindrer at det drypper kondens fra hetten.
Belysning
Belsysningsarmaturen er utenpåliggende og godkjent i tetthetsklasse IP 65, noe som betyr at den er støvtett og kan spyles. Lystemperatur 4000K og RA (CRI) 80. Fås i tre forskjellige varianter:
| Lysstrøm (lm) | Lengde (mm) | Strøm (W) |
|---|---|---|
| 2000 | 670 | 19 |
| 4000 | 1270 | 39 |
| 5000 | 1580 | 72 |

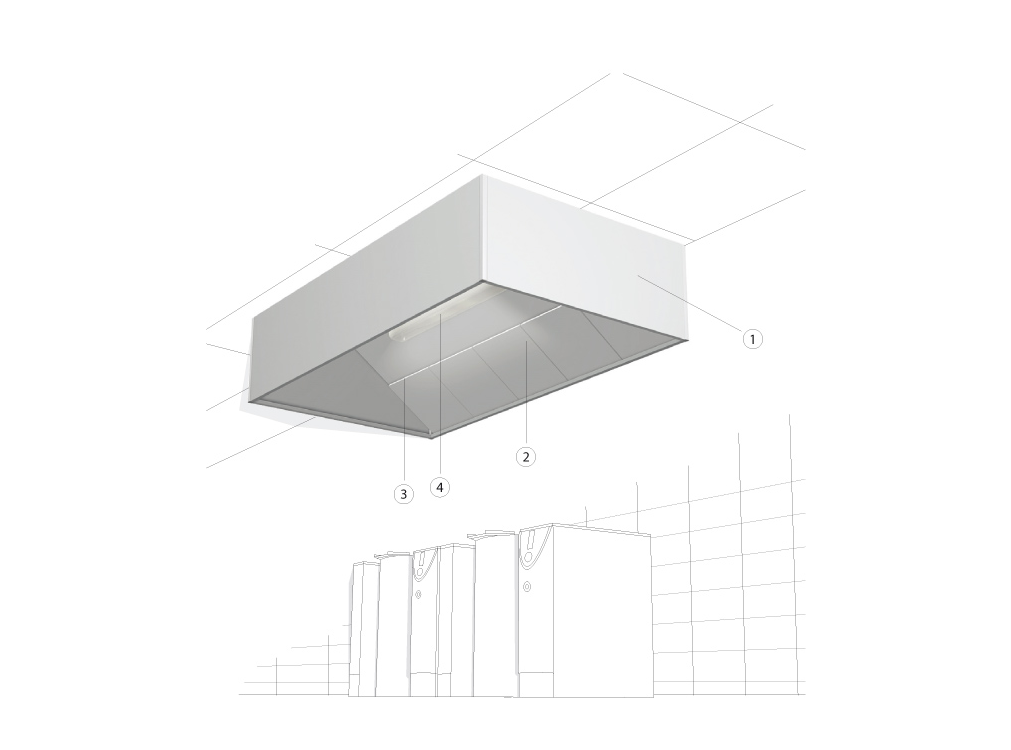

Konstruksjon
Hetten leveres fabrikkmontert med fire sider.
- Sider i børstet rustfri stålplate
- Kondensutskiller i rustfri stålplate
- Måleuttak for avtrekksluft
- Belysning LED, tetthetsklasse IP 65
Armaturen er utenpåliggende og godkjent i tetthetsklasse IP 65, som betyr at den er støvtett og kan spyles.
Mål og tekniske data
Mål

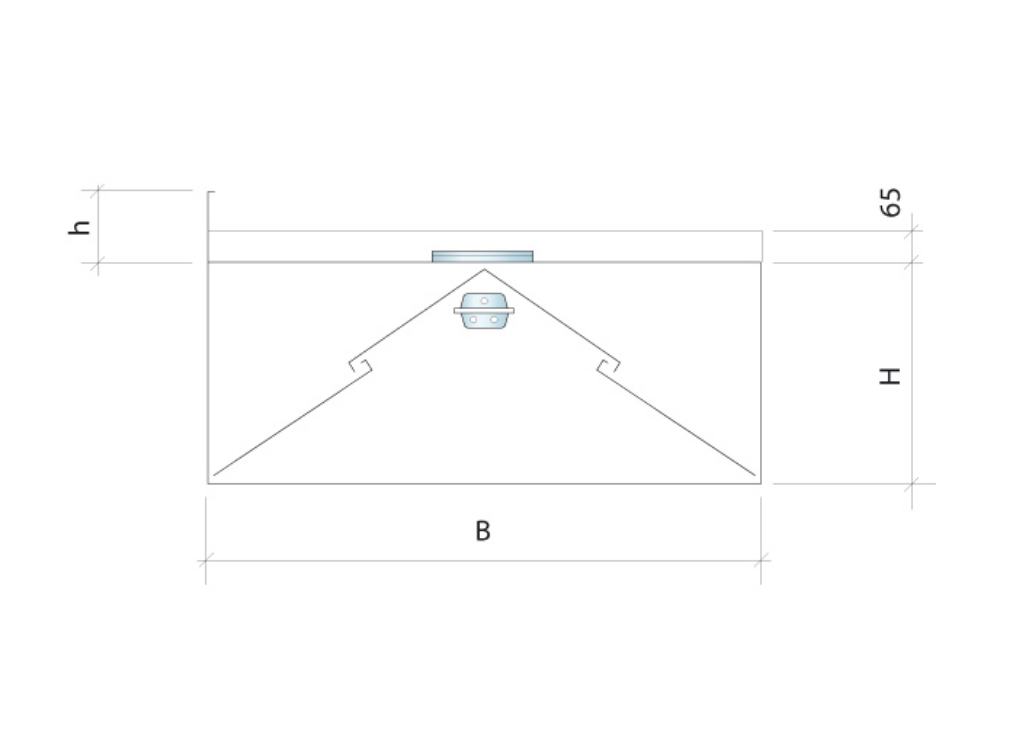

Standardhøyden på hetten H = 550 mm eller 350 mm, kan også fås med andre mål.
Bredde B = maksimalt 1600 mm da hettens høyde er 550 mm og maksimalt 1300 mm da høyden er 350 mm.
Hettens lengde kan velges fritt. Da lengden er større enn 3000 mm, leveres hetten i to eller flere moduler.
Tilkoblingene for tilluft og avtrekk har nippelstuss med gummipakning

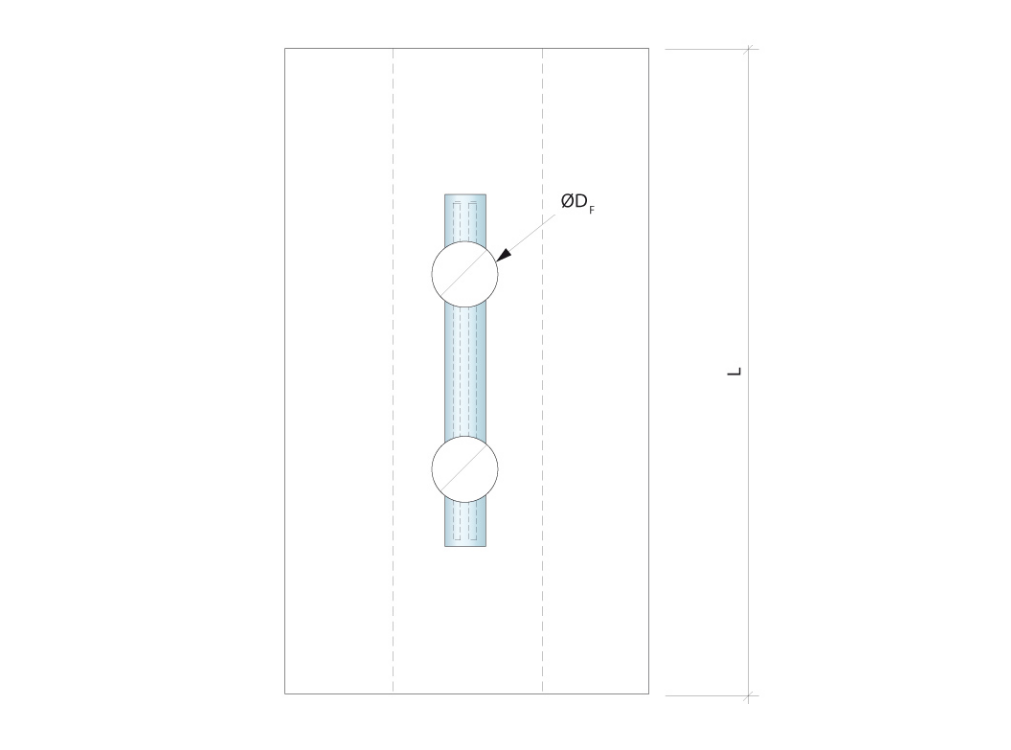

h = dekkmantelens høyde
H = hettens høyde
B = hettens bredde
L = hettens lengde
ØDF = diameter avtrekkanslutning
Avtrekk
Kondensavskilleren dimensjoneres for et trykkfall på 10-70 Pa. I tabellen angis passende diameter ØDF på avtrekkstilkoblingen ved ulike avtrekksmengder.
| Avtrekk l/s | Avtrekksanslutning ØDF |
|---|---|
| 0 - 100 | 200 |
| 100 - 150 | 250 |
| 150 - 250 | 315 |
| 250 - 420 | 400 |
Spesifikasjon
Spesifikasjon
AK – 2600 x 1200 x 550 – 2 x 315 – 450 l/s.
Forslag til beskrivelsetekst
Damphette AK av fabrikat Acticon med sider i børstede rustfrie stålplater.
Avtrekk og LED-belysning med DALI styring. Avtrekkstilkoblinger med målespjeld og måleuttak. Demonterbare kondensavskillere. Dekkmantel fra overkant deksel til romtak.
| Lengde i mm | 2600 |
| Bredde i mm | 1200 |
| Høyde i mm | 550 |
| Avtrekksanslutning: antall x diameter | 2x315 |
| Avtrekk i l/s | 450 l/s |
