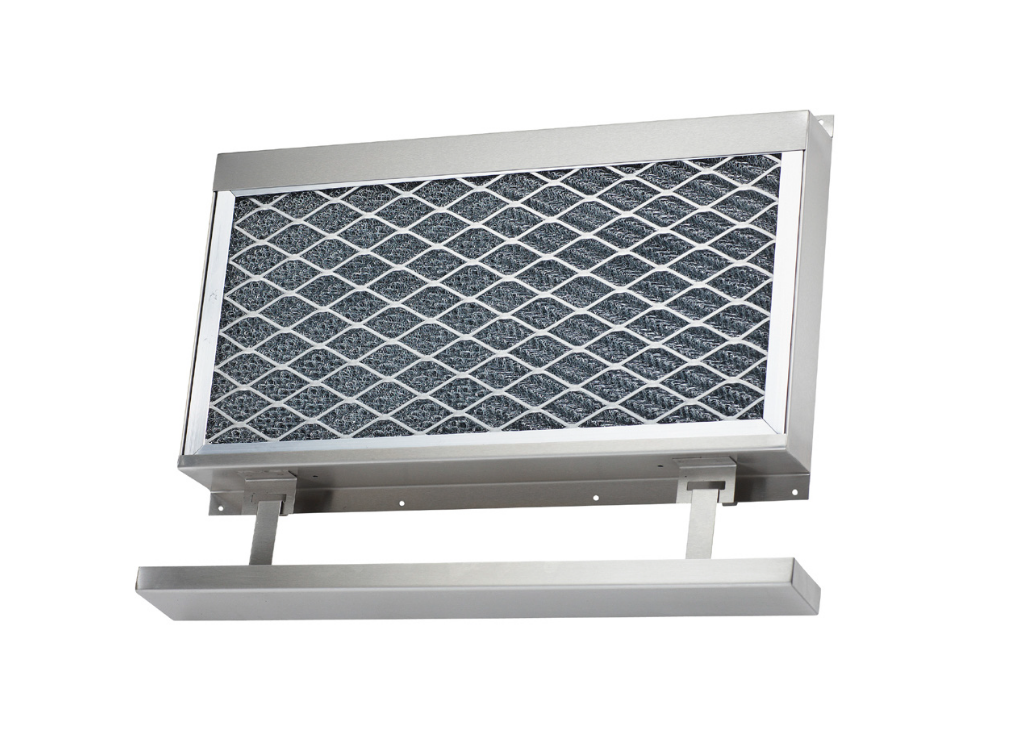

Filterramme RH og RV

Enkel filterløsning for lave byggehøyder og trange steder.

  • Filterramme med nettingfilter i to tykkelser
  • Monteres under eller på siden av im-kanalen
  • Laget utelukkende av rustfri stålplate

Utförande

Filterramen tillverkas i 1 mm mattborstad rostfri stålplåt. Den består av en fästram, droppskål och trådnätsfilter. Både filter och droppskål demonteras enkelt för rengöring i diskmaskin.

Filter

Till filterram RH och RV används trådnätsfilter A eller B med måttet 500 x 250 mm.
Filtret består av en ram med fyllning av stickad galvaniserad tråd som avskiljer fett och kondens ur ventilationsluften. Typ A är 50 mm och B är 25 mm tjockt.

Filtren har skyddsgaller och fällbara handtag för enkel hantering och rengöring.

Samtliga filter har fällbara handtag för praktisk hantering.

Modeller

RH: Filterramme for horisontal montering
RV: Filterramme for vertikal montering

Mål

Lengden L på filterrammen er 500 mm med ett filter og 1015 mm med to filtre. Andre mål fremgår av figurene nedenfor.

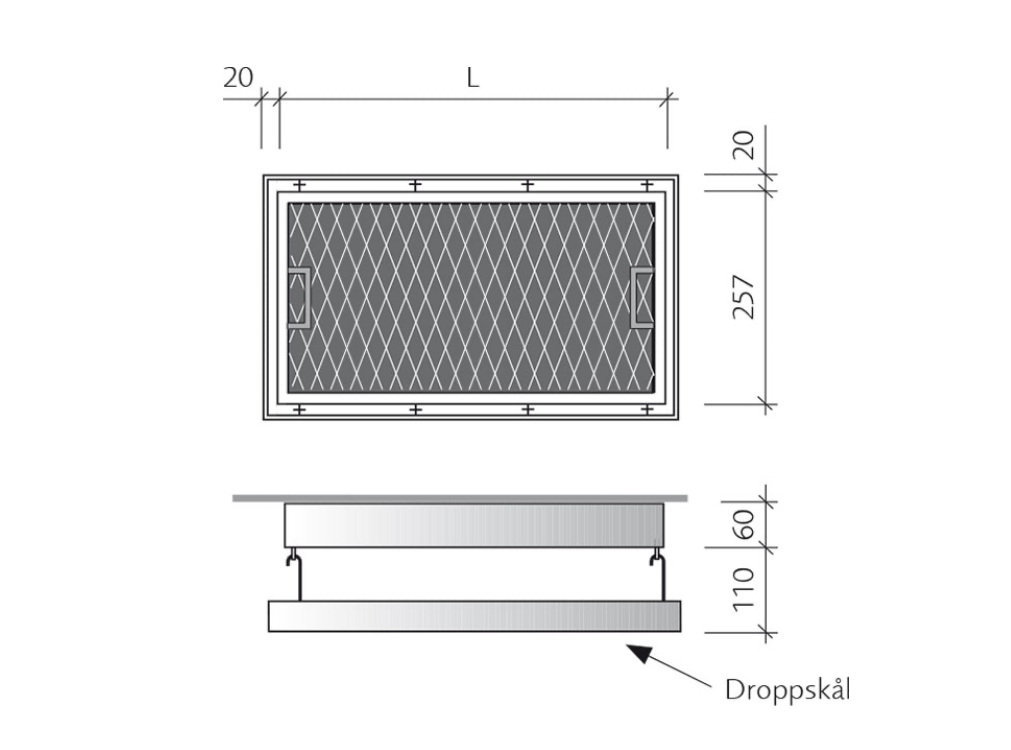

Filterramme RH for horisontal montering.

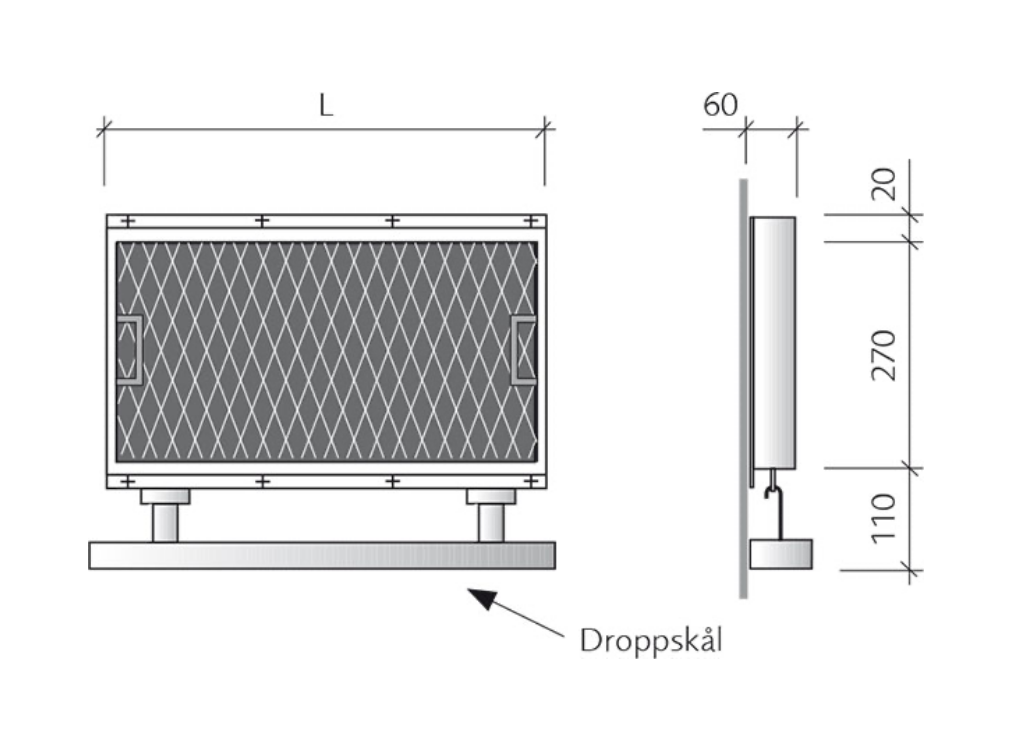

Filterramme RV for vertikal montering.

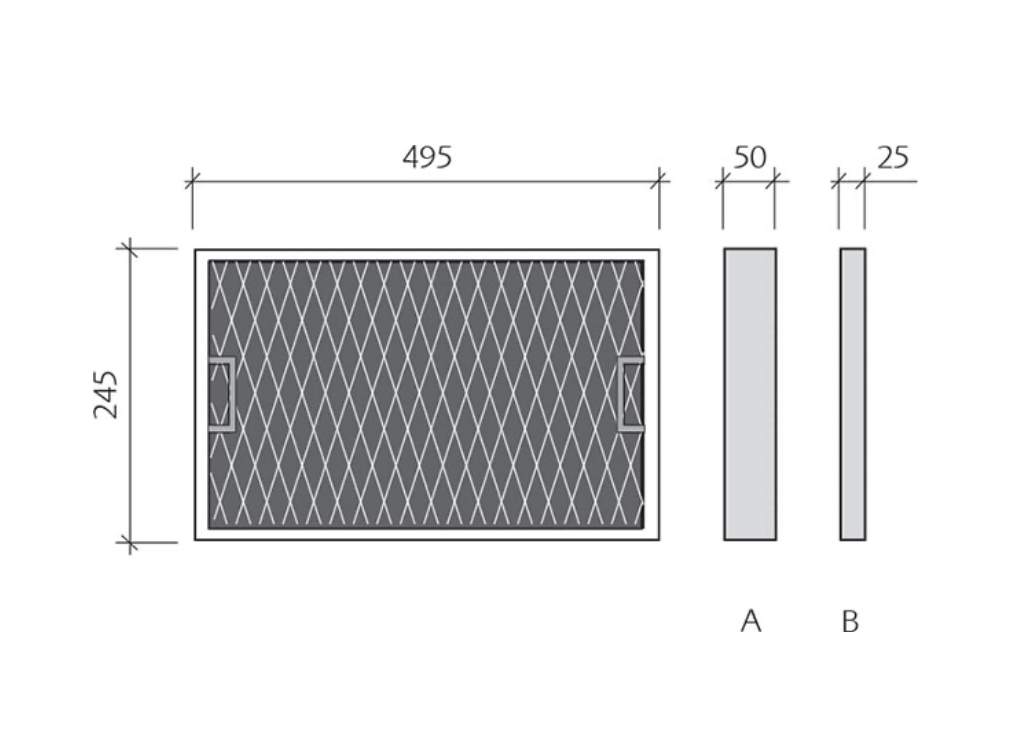

Nettingfilter A er 50 mm og B er 25 mm tykt.

Spesifikasjon

Filterramme RH – A – 1.

Forslag til beskrivelsestekst

Filterramme RH av merket Acticon for horisontal montering.
Modell = RH eller RV RH
Filter = A eller B A
Antall filter = 1 eller 2 1
