K-Faktorer tilluft/styreluft

Tilluftsdonene er innjustert på fabrikk til det luftmengde som hetten er dimensjonert for. Ved denne luftmengden er det statiske trykkfallet over tilluftsdonet ca. 20 Pa.

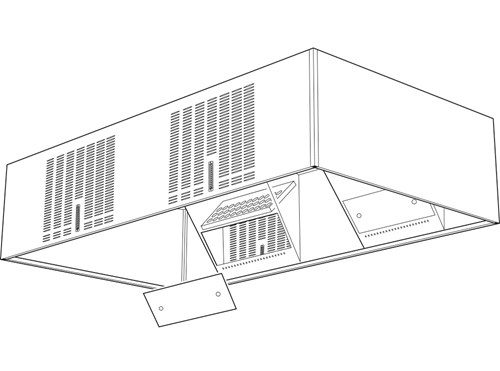

Kontroll av luftmengden gjøres ved å måle innjusteringspresset i måleuttaket på tilluftshuset.

Spjeldet er tilgjengelig når inspektionsluken er åpnet. Merk at hettens tilluftsspjeld kun er for å balansere luftmengden mellom tilluftsdonene. Det totale tilluftsflødet fram til hetten justeres med separat spjeld i kanalen.

Når inspektionsluken åpnes, er spjeldet synlig øverst i tilluftshuset.

Komfortdyse

I underkant av tilluftsdonet finnes en komfortdyse. Ved å vri på det nedre reguleringshjulet kan man styre en mindre mengde friskluft i ønsket retning. For å stenge komfortdysen helt, vrir man på det øvre reguleringshjulet.

Komfortdyse inngår som standard på alle våre tilluftsdon.

K-faktorer

Innjusteringspress ΔPinj (Pa) måles i aktuell måleuttak. Med hjelp av K-faktoren beregnes deretter luftmengden q (l/s) med følgende formel:

q (l/s) = K × √ΔPinj (Pa)

Tilluft

Ved levering er hvert luftdon innjustert på fabrikk til ønsket luftmengde. Ved denne luftmengden er det statiske trykkfallet over luftdonet ca. 20 Pa.

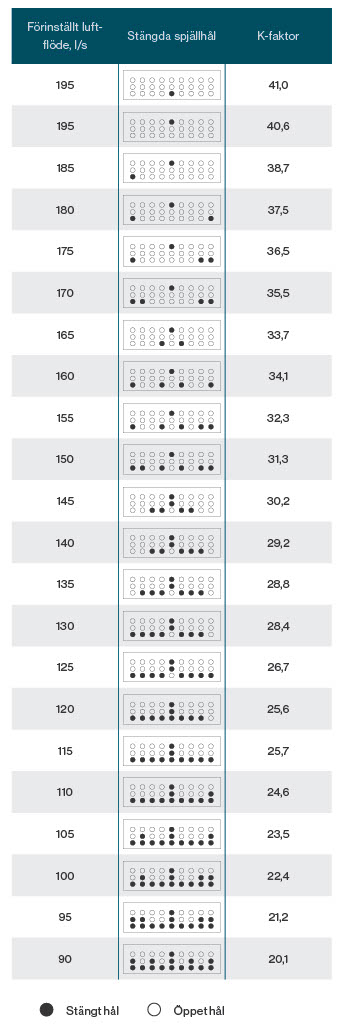

Luftspredere til hettehøyde 550 mm (don 460 mm)

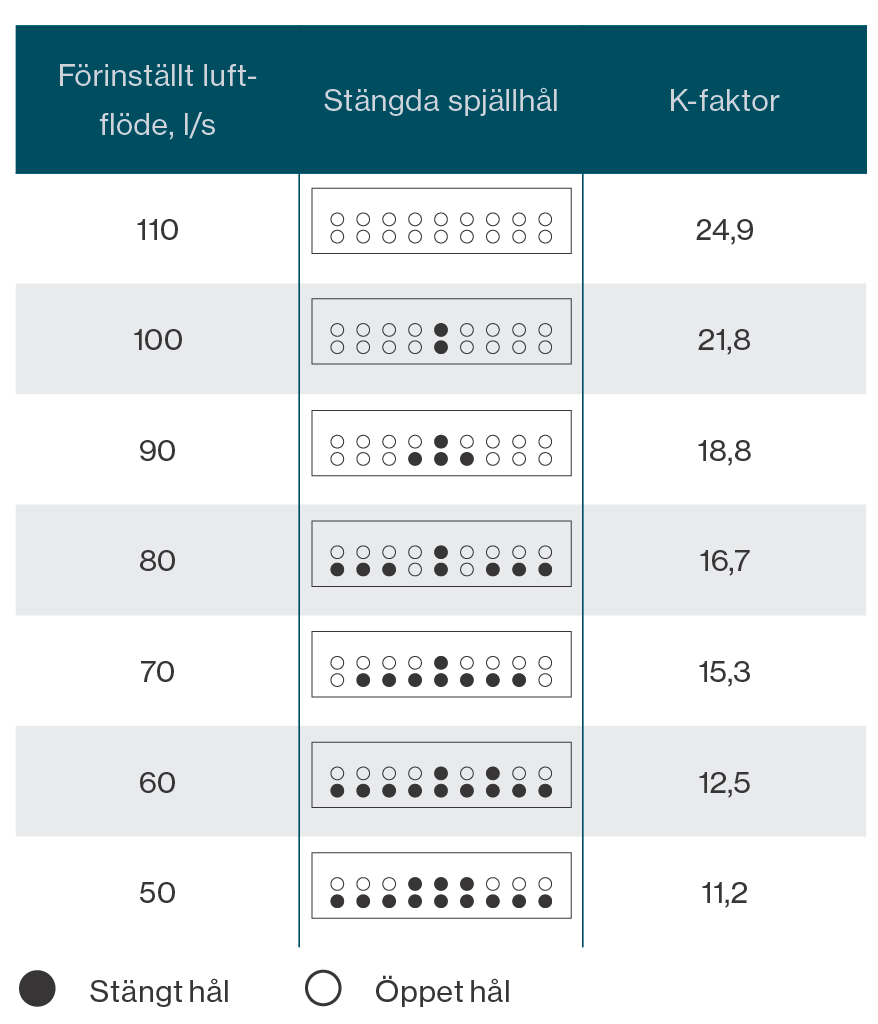

Luftspredere til hettehøyde 350 mm (don 260 mm)

Innjustering – Styreluft

Åpne den lille runde luken på styreluftkammeret ved å løsne skruen. Juster deretter spjeldet med spjeldsnoren. Mål aktuelt innjusteringspress i måleuttaket på styreluftkammeret.
