K-faktorer Avtrekk

Innstillingspresset ΔPinj (Pa) måles i aktuell måleuttak. Med hjelp av K-faktoren beregnes deretter luftmengden q (l/s) med følgende formel:

q (l/s) = K × √ΔPinj (Pa)

Måleuttak
Ved innjustering måles innjusteringspress i måleuttak plassert på hvert filterhus.

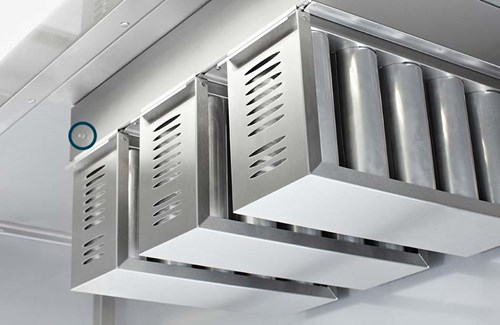

Syklonfiltrets måleuttak finnes øverst til venstre på filterhuset.

Filter A: 50 mm, Filter B: 25 mm og Filter F: Flammebeskyttelsesfilter

Kondenshette

Alle kondensseparatorer skal være montert før innjustering påbegynnes. Aktuelt innjusteringspress måles i måleuttaket som er plassert i vinkeltaket.

For å justere spjeldet løftes en kondensseparator (kondensplate) av, juster spjeldet, heng tilbake separatoren og fortsett innjusteringen.

I kondenshetter er måleuttakene for utsug plassert i hetteens faste vinkeltak.

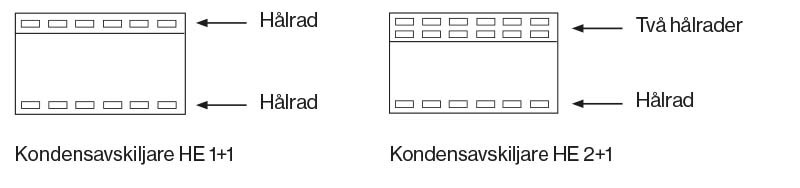

Tabellen viser K-faktor per meter kjøkkenhette. Resultat K-faktor bestemmes av hetteens lengde og type kondensseparator.
Eks.: Hvis hetten er 3 m lang og har kondensseparator HE 2+1, blir resulterende K-faktor 147 (3 m × 49,0).

Innjustering Avtrekk

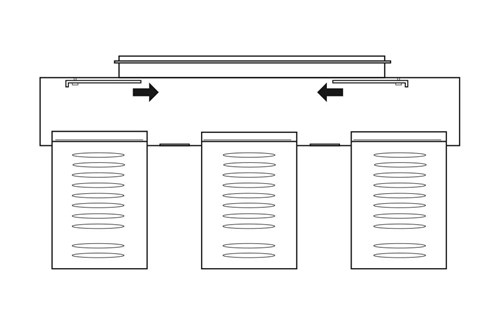

På hetter med syklonfilter eller kondensplate er tilkoblingene på utsuget utstyrt med låsbart skyvespjeld. Ved levering er alle skyvespjeld fullt åpne. For å flytte spjeldbladet til en annen posisjon løsnes først skruen på bladet.

Hetter med syklonfilter
Alle filterkassetter skal være montert i filterhuset før innjustering påbegynnes. Aktuelt innjusteringspress måles i måleuttaket på filterhuset.

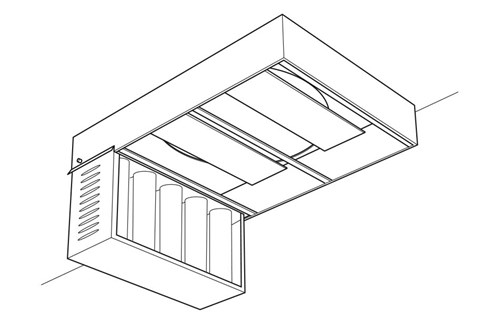

Skyvespjeldet er plassert i filterhuset rett under stussåpningen. Spjeldbladene skyves sidelengs.

For å regulere spjeldet i filterhuset fjernes noen filterkassetter midlertidig. Juster spjeldet, heng tilbake kassene og mål innjusteringspresset.
