Avtrekkshette AF
Kjøkkenhette over utrustning som avgir fett, f.eks. stekebord, frityr og komfyr.
- Fabrikksmontert deksel med avtrekk
- Høyeffektive syklonfilter for øktbrannsikkerhet og enklererensing av avtrekkskanaler
- Sider i rustfrie stålplater eller laminatglass
- Innfelt LED-belysning i tetthetsklasse IP 65

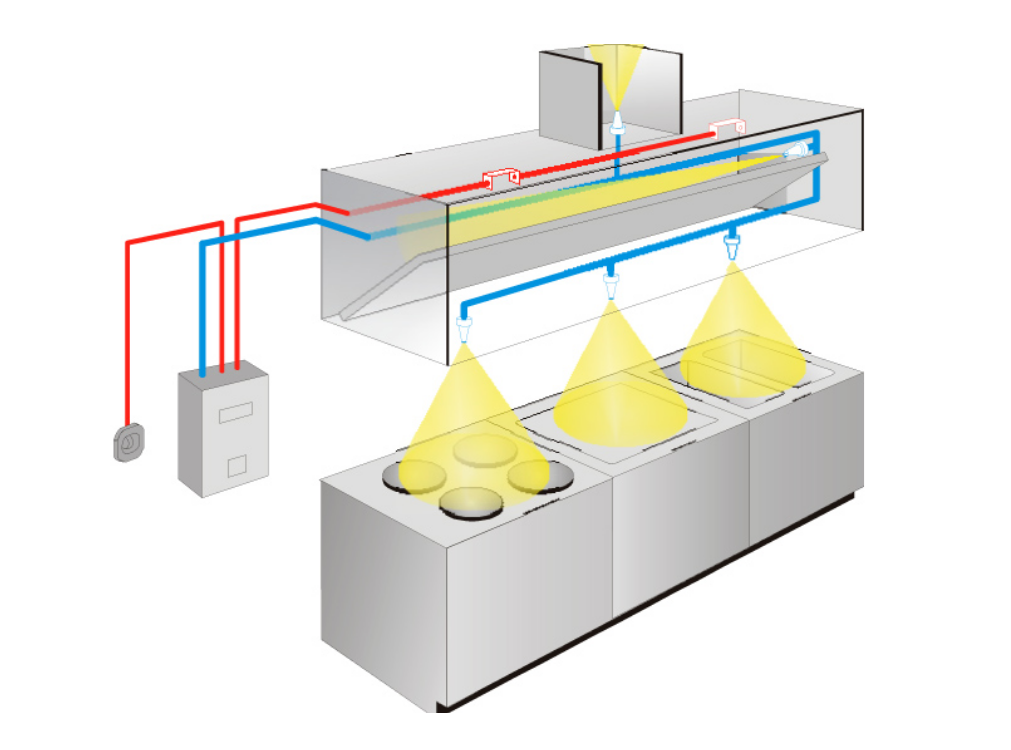

- Tilbehør: UV-lysrensing og brannslukningssystem
Beskrivelse
Funksjon
Forurenset luft suges opp i dekselet mot de effektive syklonfiltrene. Den filtrerte luften føres bort i avtrekkskanalen.
Innfelt belysning
Lysarmaturen er helt innfelt og godkjent i tetthetsklasse IP 65, som betyr at den er støvtett og kan spyles. Armaturene erutstyrt med energieffektiv LED-belysning (2000, 4000 og 5000 lumen). Lystemperaturen på belysningen er 4000 K ogmed en fargegjengivelsesverdi RA (CRI) på 90.
Armaturen er utstyrt med 2 m skjøteledning med støpsel forenkel viderekobling. Rask montering med kun ett koblingspunkt. Lengden og effekten på armaturen er 710 mm / 20 W, 1310 mm / 44 W og 1610 mm / 55 W. Drivene er utstyrt med støtter for Dali.
Konstruksjon

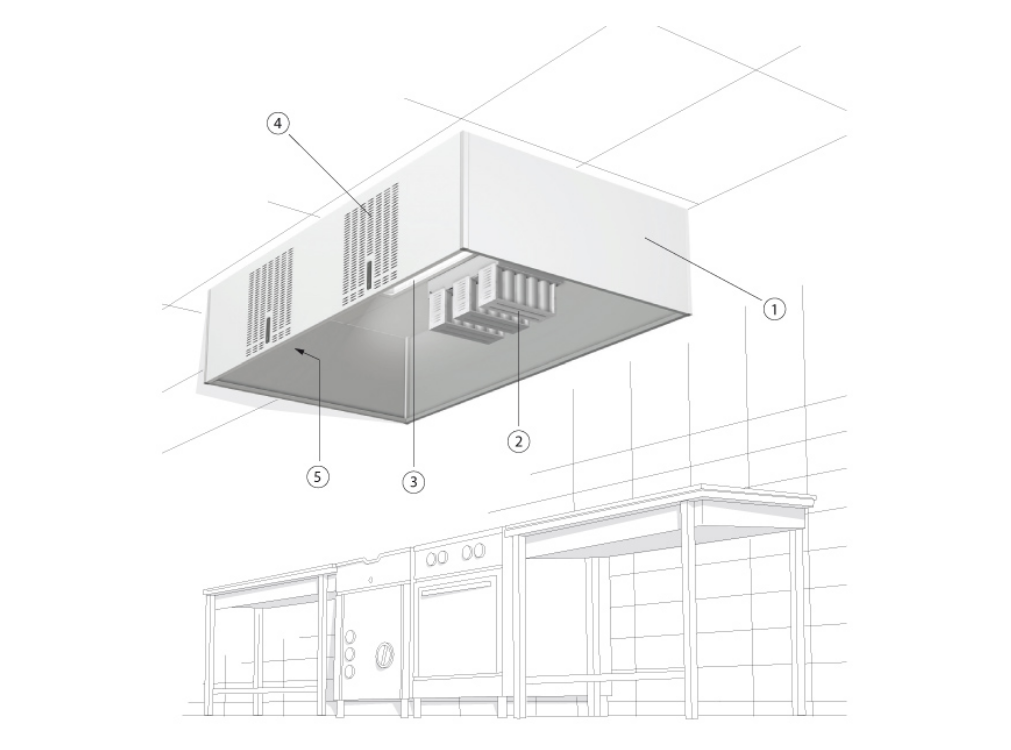

Hetten produseres i et valgfritt antall sider og leveres fabrikkmontert.
- Sider i rustfri stålplate eller 3+3 mm laminert glass
- Cyklotec syklonfilter med spjeld og måleuttak
- Innfelt LED-belysning, tetthetsklasse IP 65
Det effektive syklonfiltret fungerer like godt enden viften går på full- eller halvhastighet.
Mål og tekniske data
Mål

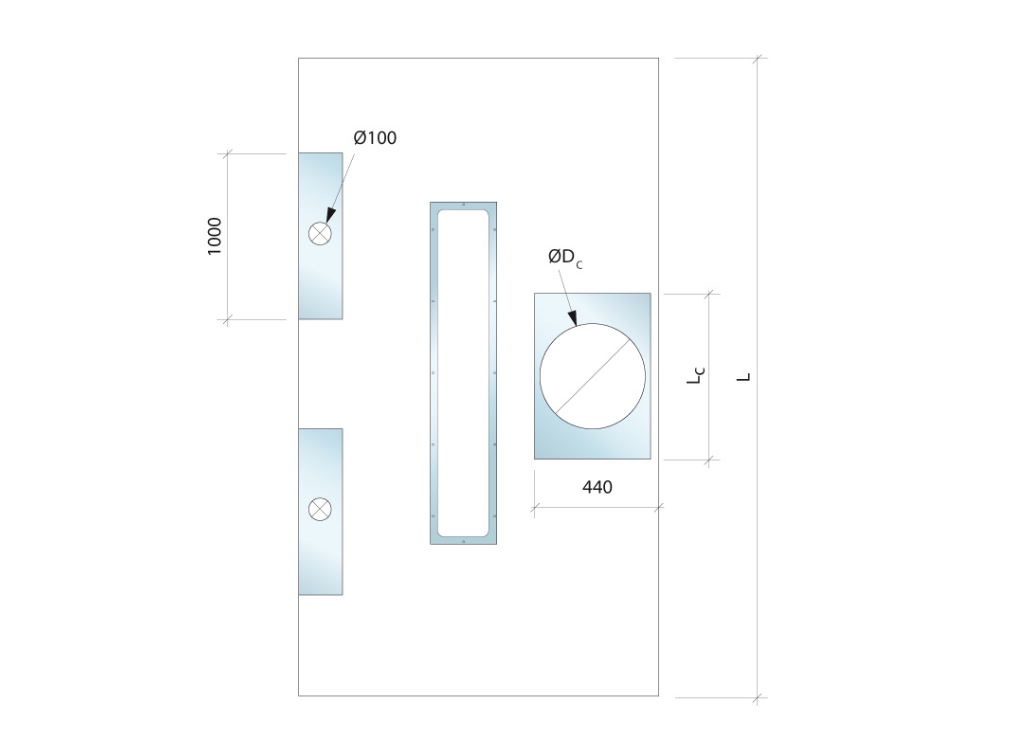

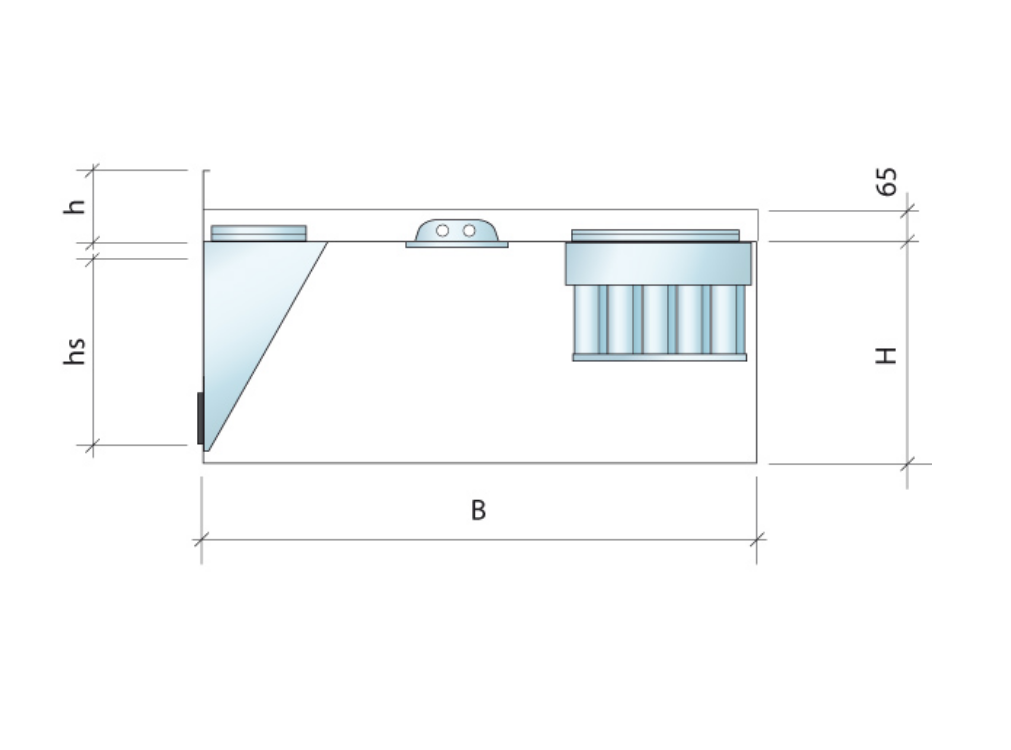

Hettens høyde H = 550 mm eller 350 mm. Lengde og bredde kan velges fritt. Om lengde x bredde er større enn 3000 x 1800 mm, leveres hetten i to eller flere moduler. Tilkoblingene for tilluft og avtrekk har nippelstuss med gummipaking. Dekkmantelens høyde tilpasses til avstanden mellom hettens overkant og romtak.
h = dekkmantelens høyde
H = hettens høyde
B = hettens bredde
L = hettens lengde
ØDC = diameter avtrekkstilkobling
LC = filterhusets lengde
Avtrekk
Antall filterkassetter i cyklonfilter Cyklotec bestemmes av avtrekksmengden. For effektiv fettutskilling anbefales et trykkfall over Cyklotec på minst 20 Pa, hvilket tilsvarer den nedre avtrekksmengden i tabellen nedenfor. Ved høyere luftmengde er trykkfallet 80-90 Pa.
| Avtrekk l/s | Antall filterkassetter | ØDC mm | LC mm |
|---|---|---|---|
| 60 - 150 | 1 | 250 | 295 |
| 120 - 250 | 2 | 315 | 400 |
| 170 - 340 | 3 | 400 | 620 |
| 215 - 430 | 4 | 400 | 840 |
| 250 - 520 | 5 | 400 | 1060 |
Spesifikasjon
Spesifikasjon
AF – R – 4 – 2200 x 1200 x 550 – 1 x 400 – 400 l/s.
Forslag til beskrivelsetekst
Avtrekkshette AF av fabrikat Acticon med sider i børstede rustfrie stålplater (alternativt laminatglass). Avtrekk og innfelt LED-belysning i tetthetsklasse IP 65. Avtrekkstilkoblinger med spjeld og måleuttak. Cyklotec syklonfilter med 100% avskilling av partikler; 7μm ved anb. lufthastighet og 9 μm ved halvert fart. Dekkmantel fra overkant deksel til romtak.
| R = Rustfri stålplate G = Laminatglass | R |
| Antall sidor | 4 |
| Lengde i mm | 2200 |
| Bredde i mm | 1200 |
| Høyde i mm | 550 |
| Avtrekksanslutning: antall x diameter | 1x400 |
| Avtrekk i l/s | 400 l/s |
